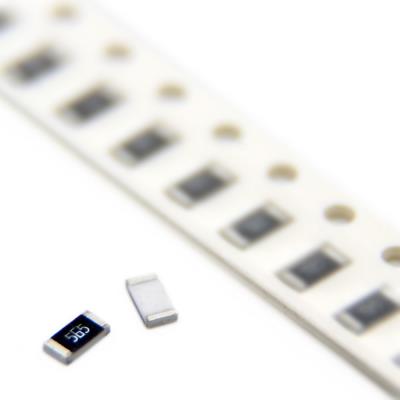

RESISTOR 5.6MOHMS 1206 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 1206 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بسیار بالا (5.6 مگااهم)، تحمل ولتاژ بالا و توان نسبتاً بیشتری نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 5.6 مگااهم (5,600,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 5.6MΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقسم‌های ولتاژ (Voltage Dividers) برای ولتاژهای بسیار بالا در منابع تغذیه سوئیچینگ، UPS و سیستم‌های باتری با ولتاژ بالا.

• مقاومت‌های نشت (Bleeder Resistors) ایمن و مطمئن برای تخلیه خازن‌های ولتاژ بالا در منابع تغذیه، واحدهای فلاش دوربین و تجهیزات صنعتی.

• مدارهای زمان‌بند (RC Timing Circuits) با ثابت زمانی بسیار طولانی در ترکیب با خازن‌ها برای تایمرهای صنعتی، مدارهای تأخیر و کنترل.

• مقاومت‌های Pull-up / Pull-down با امپدانس فوق‌العاده بالا در ورودی‌های آنالوگ حساس یا مدارهای نمونه‌برداری ولتاژ.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی پیکربندی شده به عنوان یکپارچه‌ساز (Integrator) با ثابت زمانی بزرگ.

• کاربردهای عمومی در بردهای الکترونیکی صنعتی، مخابراتی و خودرویی که به ولتاژ و توان بالاتر نیاز دارند.

✅ مزایا:

• پکیج 1206: اندازه متداول، بسیار مناسب برای نصب و تعمیر دستی و دارای قابلیت اطمینان خوب.

• ولتاژ کاری بالا (200V): ایمنی و قابلیت اطمینان برتر برای کار در مدارهای با پتانسیل الکتریکی بالا.

• توان 250mW: ظرفیت توانی کافی برای مدیریت اتلاف حرارت در شرایط کاری سخت‌تر.

• فاصله بیشتر بین پایه‌ها: نسبت به پکیج‌های کوچک‌تر، خطر قوس الکتریکی و اثرات نشت سطحی را به‌طور قابل توجهی کاهش می‌دهد.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی مناسب برای اکثر کاربردهای صنعتی.

• دامنه دمایی وسیع: عملکرد مطمئن در محیط‌های چالش‌برانگیز.

🎯 جمع‌بندی:
این مقاومت 5.6 مگااهم در پکیج 1206، یک قطعه قوی و قابل اطمینان برای کاربردهای ولتاژ بالا و صنعتی است که به مقادیر مقاومت بسیار بالا نیاز دارند. ترکیب توان مناسب (250mW)، ولتاژ کاری بالا (200V) و پکیج بزرگ‌تر (1206) آن را نسبت به نسخه‌های پکیج کوچک، گزینه‌ای به مراتب مطمئن‌تر و با قابلیت اطمینان بالاتر برای استفاده در مقسم‌های ولتاژ بالا، مدارهای تخلیه (Bleeder) و زمان‌بندهای طولانی می‌سازد. اگرچه همچنان ملاحظات مربوط به نشت و پارازیت باید رعایت شود، اما انتخاب پکیج 1206 به‌طور قابل توجهی چالش‌های طراحی را کاهش می‌دهد و آن را به انتخابی ایده‌آل برای محیط‌های صنعتی و با ولتاژ بالا تبدیل می‌کند.
