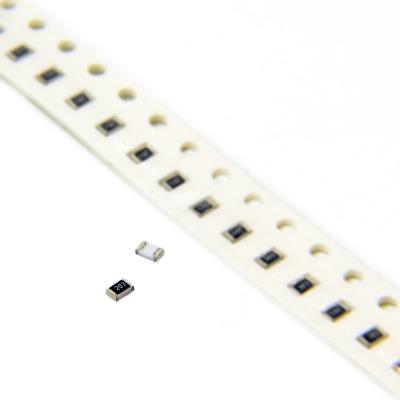

RESISTOR 20KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بالا و پرکاربرد در پکیج متداول و متعادل 0805. این قطعه تعادل ایده‌آلی بین یک مقدار مقاومت کلیدی، اندازه مناسب، توان کافی و قابلیت اطمینان برای کاربردهای عمومی و نیمه‌حرفه‌ای فراهم می‌کند. مقاومت 20 کیلواهم یک مقدار استاندارد و حیاتی در طراحی‌های آنالوگ و تقسیم ولتاژ است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 20 کیلواهم (kΩ) یا 20000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 20kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 150V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ کلیدی: به‌طور گسترده در ترکیب با مقاومت‌های 10kΩ، 30kΩ یا 47kΩ برای ایجاد نسبت‌های تقسیم ولتاژ رایج (مانند 1:2، 2:3) در سنسورها، مدارهای مرجع ولتاژ و مبدل‌های آنالوگ-به-دیجیتال (ADC).

• مقاومت‌های Pull-up/Pull-down با امپدانس بالا: گزینه‌ای عالی برای خطوطی که نیاز به مصرف جریان بسیار کم دارند، مانند ورودی‌های آنالوگ با امپدانس بالا، پایه‌های تشخیص (Sense) یا خطوطی که حساسیت به نویز در آنها مهم است.

• مقاومت‌های فیدبک در تقویت‌کننده‌های عملیاتی: برای تعیین بهره در پیکربندی‌های غیروارونگر و وارونگر در مدارهای صوتی، ابزار دقیق و فیلترها.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی‌تر: در ترکیب با خازن‌های میکروفارادی برای ایجاد تأخیرهای زمانی در محدوده ده‌ها میلی‌ثانیه تا ثانیه.

• مقاومت‌های بایاس ترانزیستور در مراحل ورودی با امپدانس بالا.

• کاربردهای عمومی در سیستم‌های صنعتی، صوتی، ارتباطی، کنترل و منابع تغذیه.

✅ مزایا:

• پکیج 0805 ایده‌آل: اندازه متعادل و پرطرفدار که هم صرفه‌جویی معقولی در فضا ایجاد می‌کند و هم برای نمونه‌سازی، تعمیر و بازرسی بصری به مراتب ساده‌تر از پکیج‌های کوچک‌تر (0603) است. استحکام مکانیکی و مقاومت حرارتی خوبی دارد.

• مقدار مقاومت کلیدی و پرکاربرد: 20kΩ یک مقدار استاندارد و حیاتی در سری E24 است که در طراحی‌های آنالوگ و تقسیم ولتاژ بسیار رایج است.

• ولتاژ کاری مناسب (150V): ایمنی کافی برای اکثر کاربردهای آنالوگ و صنعتی با ولتاژهای معمول (12V, 24V, 48V) و حتی ولتاژهای بالاتر در مدارهای سیگنال.

• ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق.

• توان نامی کافی (100mW): برای تمامی کاربردهای سیگنال‌دهی، Pull-up و تقسیم ولتاژ، حاشیه ایمنی مناسبی دارد.

🎯 جمع‌بندی:
این مقاومت 20 کیلواهم در پکیج 0805 با دقت 5%، یک قطعه استاندارد، مطمئن و همه‌کاره است که نشان‌دهنده تعادل منطقی بین اندازه، عملکرد و سهولت کار است. انتخاب آن یک تصمیم محبوب و عملی برای اکثر پروژه‌هایی است که نیازی به کوچک‌ترین ابعاد ممکن (0603) یا بالاترین توان ممکن (1206/2512) ندارند. این قطعه برای نمونه‌سازی، تولیدات با حجم متوسط، پروژه‌های آموزشی، طراحی‌های صنعتی عمومی و هر کاربرد معمولی که نیاز به یک مقاومت با امپدانس بالا و قابلیت اطمینان خوب دارد، انتخابی ایده‌آل، اقتصادی و بسیار توصیه‌شده است.
