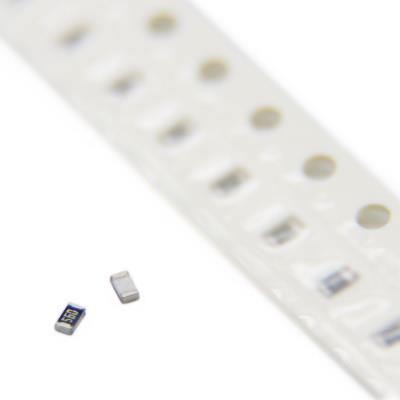

RESISTOR 56OHMS 0603 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط-پایین و پرکاربرد در ابعاد فوق‌العاده فشرده. این قطعه در پکیج مینیاتوری 0603 ارائه می‌شود که یک استاندارد صنعتی برای طراحی‌های مدرن با چگالی بالا، الکترونیک مصرفی پیشرفته و فضاهای محدود است. مقاومت 56 اهم یک مقدار کلیدی برای کاربردهای تطبیق امپدانس پایه و محدودکنندگی جریان کم‌مصرف است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 56 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 56Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75V

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تطبیق امپدانس پایه در خطوط انتقال سریع: یک مقدار متداول و ایده‌آل برای تطبیق امپدانس در خطوط سیگنال دیجیتال پرسرعت (مانند کلاک، خطوط داده در فرکانس‌های متوسط) با امپدانس مشخصه نزدیک به 50Ω تا 75Ω، اغلب به صورت سری با خط برای کاهش بازتاب‌ها.

• محدودکننده جریان LED کم‌مصرف: برای راه‌اندازی LEDهای نشانگر کوچک با ولتاژ تغذیه 3.3V یا 5V در گوشی‌های هوشمند و گجت‌ها (مصرف جریان حدود 10-15mA از 3.3V).

• مقاومت Pull-up/Pull-down برای خطوط دیجیتال با سرعت متوسط: که نیاز به زمان بالا‌آمدن (rise time) سریع‌تر و میراسازی بهتری نسبت به مقادیر کیلواهمی دارند.

• مقاومت‌های بایاس و فیدبک در مدارهای آنالوگ فشرده داخل آیسی‌ها یا ماژول‌های ارتباطی.

• کاربردهای تضعیف کننده (Attenuator) یا فیلترگذاری در مسیرهای سیگنال در فضای محدود.

• کاربردهای عمومی در الکترونیک مصرفی پیشرفته، دستگاه‌های پوشیدنی (Wearables)، سیستم‌های جاسازی‌شده (Embedded) پرسرعت و بردهای با تراکم بالا (HDI).

✅ مزایا:

• ابعاد فوق‌العاده کوچک و استاندارد (0603): امکان صرفه‌جویی حیاتی در فضا و طراحی‌های مینیاتوری را فراهم می‌کند.

• مقدار مقاومت کلیدی برای تطبیق امپدانس: 56Ω یک مقدار استاندارد، پرکاربرد و بهینه برای بسیاری از کاربردهای تطبیق امپدانس پایه در الکترونیک دیجیتال پرسرعت است.

• پایداری دمایی نسبتاً خوب (±200 ppm/°C): با توجه به سایز کوچک و کاربردهای معمول، TCR قابل قبولی دارد.

• مصرف جریان ذاتی پایین: به دلیل مقدار مقاومت نسبتاً بالا، جریان کشی مدارهایی که از این مقاومت استفاده می‌کنند به طور ذاتی محدود است.

• مناسب برای فرآیند مونتاژ خودکار (SMT) با سرعت بالا و تولید انبوه.

🎯 جمع‌بندی:
این مقاومت 56 اهم در پکیج 0603 با دقت 5%، یکی از قطعات کلیدی و پرکاربرد در دنیای الکترونیک فشرده و پرسرعت است. انتخاب آن اغلب یک تصمیم طراحی آگاهانه برای بهینه‌سازی یکپارچگی سیگنال (Signal Integrity) و کاهش بازتاب در خطوط انتقال است. این قطعه برای محصولات مصرفی پیشرفته، رابط‌های پرسرعت، طراحی‌های مبتنی بر FPGA/میکروکنترلرهای سریع و هر طرحی که نیاز به تطبیق امپدانس یا محدودکردن جریان بهینه در کوچک‌ترین فضای ممکن دارد، انتخابی ایده‌آل، متداول و اغلب ضروری است. این مقاومت عملکرد بهینه 56Ω را در متداول‌ترین قالب مینیاتوری برای کاربردهای سیگنال ارائه می‌دهد.
