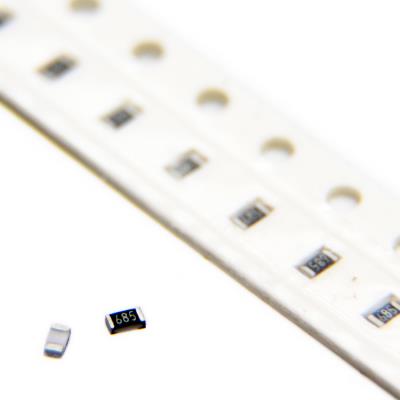

RESISTOR 6.8MOHMS 0603 5% SMD

یک مقاومت ثابت با مقدار مقاومت بسیار بالا از نوع SMD. این قطعه در پکیج فشرده و مینیاتوری 0603 ارائه می‌شود که آن را برای طراحی‌های فشرده و مدرن با محدودیت فضای شدید ایده‌آل می‌سازد. مقاومت 6.8 مگااهم یک مقدار کلیدی در مدارهای با امپدانس ورودی بالا، تخلیه‌ی خازن‌های ولتاژ بالا و کاربردهای تشخیصی و اندازه‌گیری حساس است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: احتمالاً فیلم ضخیم (Thick Film)

• مقدار مقاومت: 6.8 مگااهم (MΩ) یا 6,800,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 6.8MΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): -100 تا -200 ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تخلیه‌ی ولتاژ بالا: تخلیه‌ی ایمن خازن‌های در معرض ولتاژ بالا (مانند در ورودی منابع تغذیه) برای محافظت کاربر.

• مقاومت‌های Pull-down / Pull-up با امپدانس بسیار بالا: برای تعیین وضعیت پایه‌های میکروکنترلر در حالت High-Impedance (Hi-Z) با حداقل مصرف جریان.

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی: برای تنظیم بهره در مدارهایی با بهره‌ی بسیار بالا یا مدارهای انتگرال‌گیر.

• مدارهای زمان‌بندی RC با ثابت زمانی بسیار طولانی: در ترکیب با خازن‌های چند میکروفارادی یا کمتر برای ایجاد تاخیرهای طولانی.

• مدارهای آشکارساز و اندازه‌گیری: در ورودی‌های مترهای آنالوگ، سنسورهای با خروجی جریان بسیار کم و مدارهای حساس.

• کاربردهای عمومی در وسایل الکترونیکی با تراکم بالا: مانند تلفن‌های همراه، ماژول‌های ارتباطی و دستگاه‌های پوشیدنی.

✅ مزایا:

• مقدار مقاومت بسیار بالا (6.8MΩ): امکان کار با سیگنال‌های جریان بسیار پایین و طراحی مدارهای کم‌مصرف.

• پکیج فوق‌فشرده 0603: صرفه‌جویی حداکثری در فضای ارزشمند برد مدار چاپی (PCB).

• مقدار استاندارد: مقدار 6.8MΩ یک مقدار استاندارد و در دسترس در سری E6/E12 است.

• تحمل 5%: دقت کافی برای اکثر کاربردهای عمومی و غیردقیق.

• ولتاژ کاری 75V: امکان استفاده ایمن در مدارهای با ولتاژهای معمول تا 24-48VDC.

🎯 جمع‌بندی:
این مقاومت 6.8 مگااهم در پکیج 0603 با دقت 5%، یک قطعه تخصصی برای کاربردهای با امپدانس بسیار بالا و طراحی‌های فشرده است. انتخاب این قطعه نشان‌دهنده نیاز به کار با سطوح سیگنال ضعیف، ایجاد تاخیرهای طولانی یا صرفه‌جویی حداکثری در فضا است. استفاده موفق از آن مستلزم آگاهی از چالش‌های ذاتی مقاومت‌های با مقدار بالا (حساسیت به نویز و آلودگی) و رعایت دقیق اصول طراحی PCB است. این قطعه برای طراحانی که با مدارهای آنالوگ حساس، ورودی‌های سنسور یا طراحی‌های کم‌مصرف و فوق‌فشرده سروکار دارند، انتخابی ضروری و کلیدی محسوب می‌شود.
