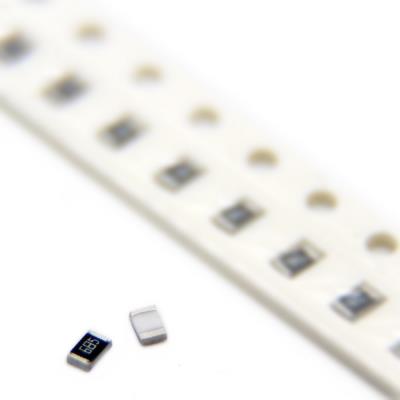

RESISTOR 6.8MOHMS 0805 5% SMD

یک مقاومت ثابت با مقدار مقاومت بسیار بالا از نوع SMD. این قطعه در پکیج 0805 ارائه می‌شود که در مقایسه با پکیج‌های کوچک‌تر، حاشیه امنیت و قابلیت اطمینان بهتری را برای کار با مقادیر مگااهمی فراهم می‌کند. مقاومت 6.8 مگااهم یک مقدار استاندارد کلیدی در محدوده فوق‌بالا است که عمدتاً در مدارهای با امپدانس ورودی بسیار بالا، تخلیه‌ی ولتاژ و کاربردهای اندازه‌گیری حساس به کار می‌رود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film) - با تکنولوژی ویژه برای مقادیر بالا

• مقدار مقاومت: 6.8 مگااهم (MΩ) یا 6,800,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 6.8MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری DC: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تخلیه‌ی ولتاژ بالا (Bleeder Resistor): برای تخلیه ایمن خازن‌های پرظرفیت و با ولتاژ بالا در منابع تغذیه، اینورترها و سیستم‌های ولتاژ بالا پس از قطع برق.

• مقاومت فیدبک در تقویت‌کننده‌های جریان (Transimpedance Amplifiers - TIA): برای سنسورهای با خروجی جریان بسیار پایین (پیکوآمپر تا نانوآمپر) مانند برخی فوتودیودها و سنسورهای یونی.

• مقاومت Pull-up/Pull-down با مصرف جریان ناچیز: برای خطوطی که حساسیت شدید به مصرف جریان استاتیک باتری دارند، مانند مدارهای Real-Time Clock (RTC) در حالت خواب عمیق.

• مدارهای زمان‌بندی RC با ثابت زمانی فوق‌طولانی: برای ایجاد تأخیرهایی در مرتبه دقیقه یا ساعت در ترکیب با خازن‌های میکروفاراد.

• مقاومت‌های اندازه‌گیری در تجهیزات تست (مثل مگااهم‌مترهای داخلی).

• کاربردهای تخصصی در تجهیزات آزمایشگاهی، پزشکی (مانند الکتروکاردیوگراف) و سیستم‌های اندازه‌گیری عایق‌بندی.

✅ مزایا (نسبت به پکیج 0603):

• توان بالاتر (125mW در مقابل 100mW): حاشیه ایمنی حرارتی بیشتر، هرچند محدودیت اصلی در این مقادیر معمولاً ولتاژ است.

• ولتاژ کاری بسیار بالاتر (150V در مقابل 75V): امکان کاربرد ایمن در مدارهای با ولتاژهای بالاتر (مانند خطوط 110VDC یا 230VAC یکسو شده).

• فاصله بیشتر بین پایه‌ها (کریپِیج بهتر): کاهش احتمال وقوع قوس الکتریکی یا نشتی سطحی (Surface Leakage) در ولتاژهای بالا که برای مقاومت‌های مگااهم حیاتی است.

• پکیج مستحکم‌تر: تحمل بهتر تنش‌های مکانیکی و حرارتی.

🎯 جمع‌بندی:
این مقاومت 6.8 مگااهم در پکیج 0805 با دقت 5%، یک قطعه تخصصی و با حساسیت طراحی بالا است. انتخاب پکیج 0805 به جای 0603 نشان‌دهنده نگرش محافظه‌کارانه و حرفه‌ای طراح است که اولویت را به قابلیت اطمینان، تحمل ولتاژ بالا و کاهش اثرات مخرب محیطی داده است. این قطعه برای کاربردهای ولتاژ بالا، اندازه‌گیری‌های فوق‌حساس یا محیط‌های صنعتی کنترل‌شده مناسب‌تر است. موفقیت در استفاده از آن مستلزم دانش و دقت بالا در مرحله طراحی PCB و ساخت است و استفاده از آن در کاربردهای عمومی بدون رعایت این اصول محکوم به شکست است. این مقاومت در دستان یک طراح آگاه، ابزاری قدرتمند برای حل چالش‌های خاص است.
