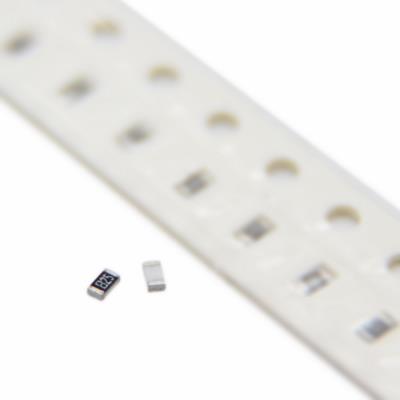

RESISTOR 8.2MOHMS 0603 5% SMD

یک مقاومت ثابت با مقدار مقاومت بسیار بالا از نوع SMD. این قطعه در پکیج فشرده و مینیاتوری 0603 ارائه می‌شود که آن را برای طراحی‌های مدرن و فشرده با محدودیت فضای شدید مناسب می‌سازد. مقاومت 8.2 مگااهم یک مقدار استاندارد کلیدی در سری E24 است که در مدارهای با امپدانس ورودی فوق‌العاده بالا، بارگذاری حداقلی سیگنال‌ها و کاربردهای اندازه‌گیری دقیق جریان‌های نشتی به کار می‌رود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 8.2 مگااهم (MΩ) یا 8,200,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 8.2MΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای اندازه‌گیری جریان نشتی (Leakage Current): در منابع تغذیه، سیستم‌های باتری یا عایق‌بندی برای تشخیص جریان‌های بسیار کوچک.

• مقاومت‌های فیدبک در تقویت‌کننده‌های جریان (Transimpedance Amplifiers - TIA): برای تبدیل جریان‌های خروجی سنسورهای نوری (فوتودیود) یا دیگر سنسورهای جریانی به ولتاژ.

• مقاومت‌های Pull-up/Pull-down با امپدانس فوق‌بالا: برای تعیین وضعیت پایه‌ها در حالت High-Impedance با کمترین تأثیر در بارگذاری مدار و حداقل مصرف جریان استاتیک.

• تقسیم‌کننده ولتاژ برای سطوح ولتاژ بسیار خاص: در ترکیب با مقاومت‌های دیگر در مدارهای مرجع ولتاژ با نسبت‌های بزرگ.

• مدارهای زمان‌بندی RC با ثابت زمانی بسیار طولانی: برای ایجاد تأخیرهای زمانی در دقیقه‌ها در ترکیب با خازن‌های کوچک.

• کاربردهای عمومی در سیستم‌های پزشکی، تجهیزات آزمایشگاهی و مدارهای آنالوگ حساس.

✅ مزایا:

• مقدار مقاومت بسیار بالا و استاندارد (8.2MΩ): یکی از مقادیر پرکاربرد در محدوده مگااهم که امکان کار با سیگنال‌های جریان بسیار پایین (نانوآمپر تا میکروآمپر) را فراهم می‌کند.

• پکیج فوق‌فشرده 0603: ایده‌آل برای طراحی‌های با تراکم قطعات بالا و صرفه‌جویی در فضای PCB.

• TCR متقارن و کنترل‌شده (±100 ppm/°C): پایداری دمایی قابل پیش‌بینی و نسبتاً خوب برای یک مقاومت با مقدار بالا در این پکیج.

• ولتاژ کاری 75V: امکان استفاده ایمن در مدارهای با ولتاژهای متوسط (مانند 24V، 48V یا خطوط تغذیه آنالوگ).

🎯 جمع‌بندی:
این مقاومت 8.2 مگااهم در پکیج 0603 با دقت 5%، یک قطعه تخصصی و حیاتی برای طراحی‌های آنالوگ پیشرفته و مدارهای اندازه‌گیری با حساسیت بالا است. انتخاب این مقاومت نشان‌دهنده مواجهه با چالش‌های طراحی مانند اندازه‌گیری جریان‌های نشتی، تقویت سیگنال‌های بسیار ضعیف یا نیاز به امپدانس بارگذاری حداقلی است. موفقیت در استفاده از آن مستلزم رعایت دقیق اصول طراحی PCB برای مقادیر بالا (High-Value Design)، از جمله استفاده از Guard Ring، فاصله‌گذاری مناسب (Clearance/Creepage) و انتخاب مواد برد با خاصیت عایقی خوب است. این قطعه در صورت طراحی صحیح، ابزاری توانمند و دقیق در دستان مهندس الکترونیک خواهد بود.
