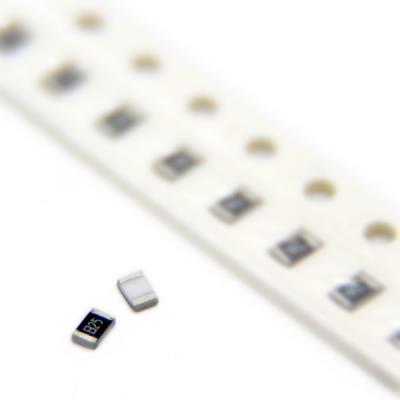

مقاومت 8.2 مگا اهم 0805 smd

نام قطعه:

RESISTOR 8.2MOHMS 0805 5% SMD

نام کارخانه‌ای:

SER0805J0825AR

کشور سازنده:
چین
پکیج:
0805 2012
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 8.2 مگا اهم 0805 smd

مقاومت 8.2 مگا اهم 0805 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 0805
  • مقاومت 8.2 مگا اهم
  • توان (وات) 125 میلی وات
  • دقت 5 درصد
  • نوع قرار گیری SMD
  • مقدار ولتاژ DC 150 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • کاربرد General Application
  • حداقل ضریب دمایی -100 ضریب دمایی
  • حداکثر ضریب دمایی 100 ضریب دمایی

RESISTOR 8.2MOHMS 0805 5% SMD

یک مقاومت ثابت با مقدار مقاومت فوق‌بالا از نوع SMD. این قطعه در پکیج 0805 ارائه می‌شود که در مقایسه با پکیج‌های کوچک‌تر، فواصل عایقی بهتر و حاشیه عملکرد مطمئن‌تری را برای مقادیر مقاومت در محدوده مگااهم فراهم می‌کند. مقاومت 8.2 مگااهم یک مقدار استاندارد کلیدی برای کاربردهای فوق‌حساس با امپدانس ورودی بسیار بالا و نشت جریان ناچیز است.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت (Fixed Resistor)

  • فناوری: فیلم ضخیم (Thick Film)

💡 کاربردهای اصلی:

  • مدارهای اندازه‌گیری جریان نشتی (Leakage Current) و تست عایق‌بندی: در منابع تغذیه با ولتاژ بالا، سیستم‌های باتری و تجهیزات برقی برای تشخیص عیوب عایقی.

  • مقاومت فیدبک در تقویت‌کننده‌های جریان (TIA) برای سیگنال‌های فوق‌ضعیف: در سنسورهای علمی، تجهیزات آزمایشگاهی (مانند الکترومترها) و آشکارسازهای نوری بسیار حساس.

  • مقاومت‌های Pull-up/Pull-down با مصرف جریان استاتیک بی‌نهایت پایین: برای خطوط بحرانی در دستگاه‌های با قابلیت خواب عمیق (Deep Sleep) که طول عمر باتری اولویت مطلق دارد.

  • تقسیم‌کننده ولتاژ برای نسبت‌های بسیار بزرگ: در ترکیب با مقاومت‌های کیلواهمی برای ایجاد ولتاژهای مرجع بسیار پایین از منابع ولتاژ بالا.

  • مدارهای زمان‌بندی RC با ثابت زمانی فوق‌طویل: برای ایجاد تأخیرهای ساعتی یا کاربردهای تایمینگ با دقت پایین.

  • کاربردهای تخصصی در پزشکی (بیوپتانسیل)، ژئوفیزیک و تجهیزات اندازه‌گیری مقاومت عایق.

✅ مزایا (نسبت به پکیج 0603):

  • فاصله عایقی (کریپِیج) بهتر بین ترمینال‌ها: کاهش قابل توجه احتمال وقوع قوس الکتریکی یا نشتی سطحی در ولتاژهای بالا (تا 150VDC) که برای حفظ صحت مقادیر مگااهم حیاتی است.

  • توان نامی بالاتر (125mW): اگرچه در این محدوده مقاومت، محدودیت ولتاژ غالب است، اما حاشیه حرارتی بهتری ارائه می‌دهد.

  • ولتاژ کاری بسیار بالاتر (150V در مقابل 75V): امکان کاربرد ایمن در مدارهای با ولتاژهای بالاتر را فراهم می‌کند.

  • مستحکم‌تر و قابل اطمینان‌تر: تحمل بهتر در برابر تنش‌های محیطی و فرآیند تولید.

🎯 جمع‌بندی:
این مقاومت 8.2 مگااهم در پکیج 0805 با دقت 5%، یک قطعه فوق‌تخصصی با الزامات طراحی سختگیرانه است. انتخاب پکیج 0805 نشان‌دهنده درک صحیح طراح از چالش‌های کار با مقادیر مقاومت بسیار بالا و اولویت قائل شدن برای قابلیت اطمینان و صحت اندازه‌گیری است. این قطعه به هیچ وجه برای کاربردهای عمومی مناسب نیست و استفاده از آن نیازمند تخصص، دقت در طراحی PCB و کنترل کیفیت در فرآیند ساخت می‌باشد. این مقاومت در واقع یک ابزار اندازه‌گیری حساس است که در قالب یک قطعه SMD معمولی ارائه شده است. موفقیت در استفاده از آن، پاداش یک طراحی مهندسی دقیق و عاری از آلودگی خواهد بود.



Features انتخاب ویژگی
Resistance 8.2 MΩ ≤ = ≥
Power Rating 125 mW ≤ = ≥
Tolerance 5 % ≤ = ≥
Voltage Rating DC 150 V ≤ = ≥
Temperature Coefficient (Min) -100 PPM/°C ≤ = ≥
Temperature Coefficient (Max) 100 PPM/°C ≤ = ≥
Application General Application
Termination Style SMD
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 0805
