ماژول مبدل can به ttl

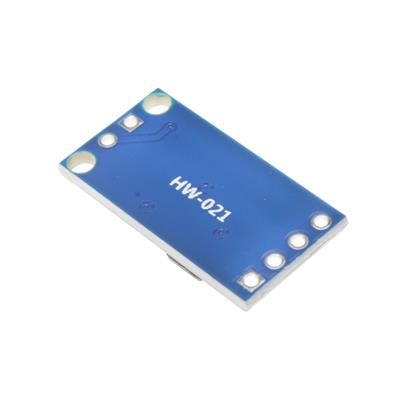

TJA1050 Module یک ماژول کننده (Transceiver) CAN Bus است که برای ارتباطات شبکه CAN در صنعت خودرو و سیستم‌های صنعتی استفاده می‌شود. این ماژول بر پایه تراشه TJA1050 ساخت NXP Semiconductors طراحی شده است.

1. شرح کلی:

• نوع: ترانسسیور CAN Bus (High-Speed CAN Transceiver).

• پروتکل: پشتیبانی از CAN 2.0A/B.

• سرعت انتقال: تا 1 Mbps.

• ولتاژ کاری: 4.75V تا 5.25V.

• ایزولاسیون: برخی ماژول‌ها دارای ایزولاسیون نوری (Opto-isolation) برای محافظت در برابر نویز هستند.

2. مشخصات فنی کلیدی:

• ولتاژ منطقی: سازگار با TTL/CMOS.

• پین‌های اصلی:

  • TXD: ورودی داده از میکروکنترلر.

  • RXD: خروجی داده به میکروکنترلر.

  • CANH/CANL: خطوطCAN Bus.

  • VCC/GND: تغذیه و زمین.

• مصرف جریان:

  • حالت standby: < 10μA.

  • حالت فعال: ~10mA.

3. کاربردهای اصلی:

• صنعت خودرو: ارتباط بین ECUها، سیستم.

• سیستم‌های صنعتی: شبکه‌های کنترل ماشین‌آلات.

• پروژه‌های embedded: ارتباط پایدار در محیط‌های نویزی.

4. مزایا:

• پایداری بالا در محیط‌های نویزی.

• سرعت انتقال داده بالا (1 Mbps).

• حفاظت در برابر اتصال کوتاه و اضافه ولتاژ.

• سازگاری با استانداردهای خودرویی.

5. معایب:

• نیاز به دانش پروتکل CAN برای پیاده‌سازی.

• حساسیت به اتصال نادرست خطوط CANH/CANL.

6. نکات مهم برای استفاده:

• اتصال به میکروکنترلر:

  • پین TXD به UART TX میکروکنترلر.

  • پین RXD به UART RX میکروکنترلر.

• اتصال به شبکه CAN:

  • خط CANH به CAN High.

  • خط CANL به CAN Low.

  • استفاده از ترمیناتور 120Ω در دو انتهای bus.

• منبع تغذیه: استفاده از منبع 5V پایدار.

7. تفاوت با مدل‌های مشابه:

• MCP2551: ترانسسیور CAN مشابه از Microchip.

• TJA1040: نسخه پیشرفته‌تر با حالت Sleep.

جمع‌بندی:

ماژول TJA1050 برای پروژه‌هایی که نیاز به ارتباط پایدار و صنعتی از طریق CAN Bus دارند، گزینه‌ای ایده‌آل است. این ماژول به ویژه در صنعت خودرو و سیستم‌های کنترل صنعتی کاربرد دارد
