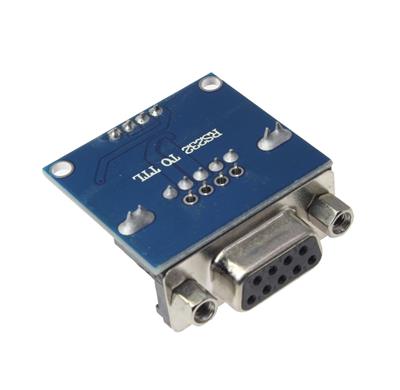

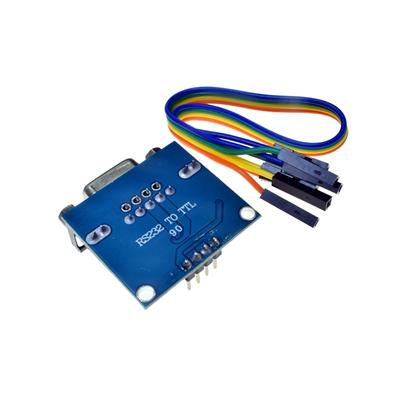

ماژول مبدل TTL به RS232

نام کارخانه‌ای:

TTL TO RS232

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


TTL to RS232 یک مبدل سطح سیگنال (Signal Level Converter) است که برای تبدیل ولتاژهای TTL (0-5V) به ولتاژهای RS232 (±3V تا ±15V) و بالعکس استفاده می‌شود. این ماژول امکان ارتباط بین دستگاه‌های مبتنی بر TTL (مانند میکروکنترلرها) و دستگاه‌های مجهز به پورت RS232 (مانند کامپیوترهای قدیمی) را فراهم می‌کند.


1. شرح کلی:

  • ورودی TTL:

    • ولتاژ منطقی 0V (LOW) و 5V/3.3V (HIGH).

  • خروجی RS232:

    • ولتاژ منطقی +3V تا +15V (LOW) و -3V تا -15V (HIGH).

  • پروتکل: پشتیبانی از UART/Serial.

  • منبع تغذیه: معمولاً 5V DC.


2. مشخصات فنی کلیدی:

  • تراشه اصلی:

    • معمولاً از MAX232 یا MAX3232 استفاده می‌کند.

  • سرعت انتقال:

    • تا 115200 bps (بسته به تراشه).

  • پین‌های ارتباطی:

    • TTL Side: TX, RX, GND, VCC.

    • RS232 Side: TX, RX, GND.

  • ایزولاسیون:

    • برخی مدل‌ها دارای ایزولاسیون نوری برای محافظت در برابر نویز.


3. کاربردهای اصلی:

  • اتصال میکروکنترلر به کامپیوتر:

    • برنامه‌ریزی Arduino, ESP32 و ... از طریق پورت سریال.

  • ارتباط با دستگاه‌های صنعتی:

    • CNCها، دستگاه‌های اندازه‌گیری قدیمی.

  • پروژه‌های آموزشی:

    • اشکال‌زدایی و مانیتورینگ داده‌های سریال.


4. مزایا:

  • ساده و ارزان.

  • نصب و استفاده آسان.

  • پشتیبانی از طیف وسیعی از ولتاژها.


5. معایب:

  • عدم پشتیبانی از پروتکل‌های مدرن (مانند USB).

  • سرعت انتقال محدود نسبت به USB.

  • حساسیت به نویز در محیط‌های صنعتی.


6. نحوه استفاده:

  1. اتصال به میکروکنترلر:

    • پین TX ماژول به RX میکروکنترلر.

    • پین RX ماژول به TX میکروکنترلر.

    • GND مشترک.

  2. اتصال به دستگاه RS232:

    • استفاده از کابل DB9 یا DB25.

  3. تنظیمات نرم‌افزاری:

    • تنظیم Baud Rate یکسان در دو طرف.


7. تفاوت با سایر مبدل‌ها:

  • TTL to USB:

    • اتصال به پورت USB (مدرن‌تر).

  • RS232 to USB:

    • تبدیل مستقیم RS232 به USB.


جمع‌بندی:

ماژول TTL to RS232 برای پروژه‌هایی که نیاز به ارتباط با دستگاه‌های قدیمی مجهز به پورت سریال دارند، گزینه‌ای ضروری است. این ماژول به ویژه در صنایع و آزمایشگاه‌ها کاربرد دارد


مشخصات ماژول مبدل TTL به RS232

ماژول مبدل TTL به RS232 از خانواده ماژول مبدل داده می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 3.3 ولت
  • نوع Converter Board DCE With Female
  • انواع رابطها RS232 to TTL


Features انتخاب ویژگی
(Min) Operating Supply Voltage 3.3 V =
Interface Type RS232 to TTL
Type Converter Board DCE With Female
Brand Non-Brand
Package Module




نظرات

موجود در انبار
89
492,000 ریال
487,000 ریال
20 عدد
484,000 ریال
50 عدد
482,000 ریال
100 عدد
479,000 ریال
200 عدد
477,000 ریال
300 عدد
