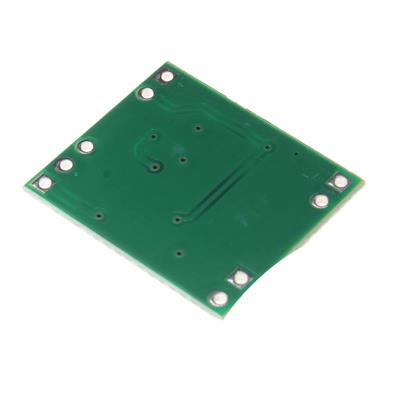

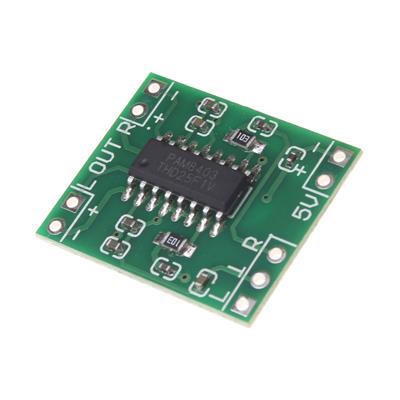

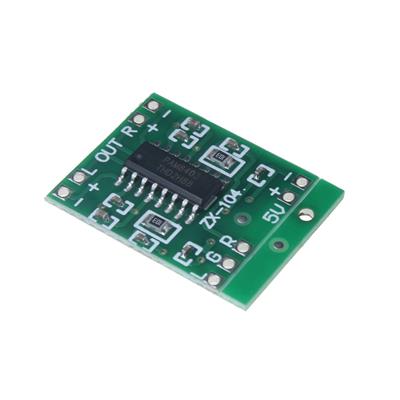

ماژول آمپلی فایر 3 وات 2 کاناله

نام کارخانه‌ای:

PAM8403 MODULE

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
توضیحات فروش:
برای استفاده باید تغذیه پایه منفی قطعه به پایه منفی آی سی سیم کشی شود.

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


PAM8403 MODULE یک ماژول تقویت کننده صوتی دیجیتال (Digital Audio Amplifier Module) است که برای تقویت سیگنال‌های صوتی در دستگاه‌های قابل حمل و پروژه‌های الکترونیکی استفاده می‌شود. این ماژول بر پایه تراشه PAM8403 ساخته شده و به دلیل بازدهی بالا و کوچک محبوب است.


1. شرح کلی:

  • نوع: تقویت کننده صوتی کلاس D (راندمان بالا).

  • ولتاژ کاری: 2.5V تا 5.5V (با 5V کار می‌کند).

  • توان خروجی: 3W × 2 کانال (استریو) در بار 4Ω.

  • راندمان: تا 90% (کمترین تلفات حرارتی).

  • ابعاد: بسیار کوچک (معمولاً ~20mm × 20mm).


2. مشخصات فنی کلیدی:

  • امپدانز ورودی: ~10kΩ.

  • نسبت سیگنال به نویز (SNR): >80dB.

  • پین‌های اصلی:

    • VCC/GND: تغذیه.

    • L-IN, R-IN: ورودی‌های چپ و راست.

    • L-OUT, R-OUT: خروجی‌های چپ و راست.

    • SD: خاموش/روشن (Shutdown Mode).

  • محافظت:

    • محافظت در برابر اتصال کوتاه.

    • محافظت در برابر اضافه دما.


3. کاربردهای اصلی:

  • بلندگوهای قابل حمل:

    • تقویت صدا در اسپیکرهای کوچک.

  • پروژه‌های Arduino/Raspberry Pi:

    • اتصال به خروجی صوتی میکروکنترلر.

  • دستگاه‌های پوشیدنی:

    • هدفون‌های بی‌سیم، گجت‌های صوتی.

  • اسباب‌بازی‌های الکترونیکی.


4. مزایا:

  • مصرف توان بسیار پایین (مناسب برای باتری).

  • 尺寸 بسیار کوچک.

  • قیمت بسیار ارزان (معمولاً زیر ۱ دلار).

  • نصب آسان بدون نیاز به تنظیمات پیچیده.


5. معایب:

  • خروجی محدود (حداکثر 3W در هر کانال).

  • حساسیت به نویز اگر سیم‌کشی ضعیف باشد.

  • عدم پشتیبانی از ورودی آنالوگ قوی (نیاز به پیش‌تقویت کننده در برخی موارد).


6. نکات مهم برای استفاده:

  • منبع تغذیه:

    • از یک منبع 5V پایدار استفاده کنید (باتری لیتیوم 3.7V نیز قابل استفاده است).

  • اتصال بلندگو:

    • بلندگوهای 4Ω تا 8Ω متصل شوند.

  • کاهش نویز:

    • یک خازن 100μF موازی با تغذیه قرار دهید.

    • از سیم‌کشی کوتاه استفاده کنید.


7. تفاوت با مدل‌های مشابه:

  • PAM8406: خروجی 5W × 2 (توان بالاتر).

  • LM386: تقویت کننده آنالوگ (راندمان پایین‌تر).

  • TDA2030: خروجی 15W (نیاز به heatsink).


جمع‌بندی:

ماژول PAM8403 برای پروژه‌هایی که نیاز به تقویت صوتی کم‌مصرف و جمع‌وجور دارند، گزینه‌ای ایده‌آل است. این ماژول برای دستگاه‌های قابل حمل و پروژه‌های مبتدی مناسب است


مشخصات ماژول آمپلی فایر 3 وات 2 کاناله

ماژول آمپلی فایر 3 وات 2 کاناله از خانواده ماژول صوتی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 2.5 ولت
  • نوع Stereo Audio Amplifier
  • توان خروجی 3.2 وات


Features انتخاب ویژگی
Output Power 3.2 W =
(Min) Operating Supply Voltage 2.5 V =
Type Stereo Audio Amplifier
Brand Non-Brand
Package Module
