ماژول شارژر باتری لیتیومی 1 آمپر Tp4056

توضیح کلی به زبان ساده

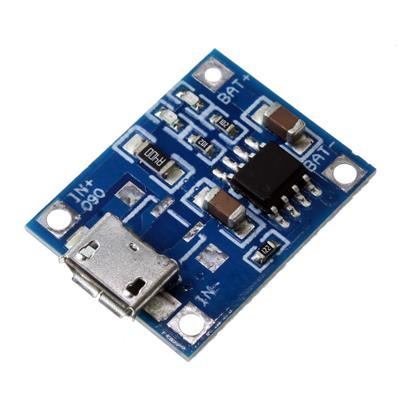

ماژول TC4056 یک برد مدار چاپی (PCB) کوچک و ارزان قیمت است که حول تراشه مدیریت باتری TC4056A ساخته شده است. به زبان بسیار ساده، وظیفه اصلی این ماژول "شارژ کردن ایمن باتریهای لیتیوم-یون (Li-ion)" مانند باتریهای ۱۸۶۵۰ یا باتریهای تلفن همراه است.

این ماژولها معمولاً به رنگ آبی هستند و بسیار متداول میباشند.

عملکرد و ویژگیهای کلیدی

ماژول TC4056 کارهای زیر را به صورت خودکار انجام میدهد:

1. شارژ ثابت (Constant Current - CC): وقتی باتری خالی است، آن را با جریان ثابت (معمولاً ۱ آمپر) شارژ میکند تا سریعتر پر شود.

2. شارژ ثابت (Constant Voltage - CV): وقتی ولتاژ باتری به حدود ۴.۲ ولت نزدیک شد، جریان شارژ را کاهش داده و ولتاژ را ثابت نگه میدارد تا باتری به طور کامل و بدون آسیب دیدن پر شود.

3. قطع کردن خودکار شارژ (Auto Cut-off): وقتی شارژ باتری کامل شد (به ۴.۲ ولت رسید)، جریان شارژ را به طور کامل قطع میکند تا از اورشارژ (Overcharge) و آسیب دیدن باتری جلوگیری کند.

4. محافظت در برابر گرمای بیش از حد (Thermal Regulation): اگر دمای تراشه به دلیل جریان بالا یا گرمای محیط خیلی زیاد شود، به طور خودکار جریان شارژ را کاهش میدهد تا خنک شود.

5. شاخص وضعیت شارژ (LED Indicators): معمولاً دو LED دارد:

   • قرمز: نشاندهندهی در حال شارژ بودن.

   • آبی/سبز: نشاندهندهی کامل شدن شارژ.

پینهای اصلی ماژول

ماژول معمولاً ۵ پین (پایه) دارد:

1. IN+ و IN-: پایههای ورودی که باید به منبع تغذیه (مانند آداپتور USB 5V یا منبع ۵ ولتی دیگر) متصل شوند.

2. BAT+ و BAT-: پایههای خروجی که باید به دو سر باتری لیتیوم-یون متصل شوند.

3. OUT+ و OUT-: (در برخی مدلها) این پایهها همزمان با شارژ باتری، ولتاژ خروجی را برای تغذیهی بار دیگر (مثلاً یک برد دیگر) فراهم میکنند. در واقع نقش یک پاور بانک کوچک را ایفا میکنند.

⚠️ هشدار مهم: هرگز پایههای IN و OUT را به طور همزمان به منبع تغذیه متصل نکنید، زیرا به ماژول آسیب میزند.

کاربردهای رایج

• ساخت پاور بانک (Power Bank) دستساز: با استفاده از یک یا چند باتری لیتیوم و این ماژول.

• شارژر باتریهای ۱۸۶۵۰: برای پروژههای الکترونیکی مانند فلاشلایتهای پرقدرت، اسپیکرهای بلوتوثی و غیره.

• تأمین برق پروژههای آردوینو و رزبریپای: زمانی که نیاز به منبع تغذیه قابل حمل و قابل شارژ دارید.

• تعمیر یا جایگزینی برد شارژر دستگاههای مختلف.

مقایسه با ماژول مشابه (TP4056)

احتمالاً نام TP4056 را نیز زیاد شنیدهاید. این دو تقریباً یکسان هستند. تفاوت اصلی در سازندهی تراشه به کار رفته در آنهاست:

• TC4056A توسط شرکت  (Towering Microelectronics) ساخته شده.

• TP4056 توسط شرکت  (Shenzhen Xuanwang Microelectronics) ساخته شده.

از نظر عملکرد، ویژگیها و پینآوت کاملاً مشابه هم هستند و میتوان آنها را جایگزین یکدیگر کرد.

جمعبندی

ماژول TC4056 یک مدار شارژر کامل و ایمن برای باتریهای لیتیوم-یون است که در یک برد کوچک و ارزان قرار گرفته و استفاده از آن را برای علاقهمندان و سازندگان الکترونیک بسیار آسان کرده است
