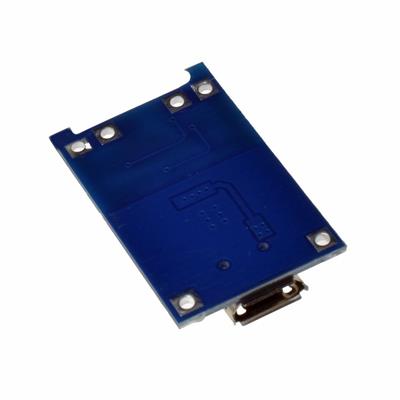

ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 دارای محافظ

نام کارخانه‌ای:

TC4056 MODULE+

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

ماژول TC4056+ (که معمولاً به صورت TC4056A نیز دیده میشود) یک برد شارژر باتری لیتیوم-یون است که حول یک تراشه مدیریت شارژ به همین نام ساخته شده است. اما بر خلاف مدلهای پایه، این ماژول اغلب یک قابلیت بسیار مهم و کاربردی اضافه دارد: محافظت (Protection).

تفاوت اصلی با ماژول معمولی TC4056

ماژولهای معمولی TC4056 یا TP4056 فقط عملیات شارژ را مدیریت میکنند (قطع اتوماتیک در هنگام پر شدن، کاهش جریان و...). اما آنها از باتری در برابر خطرات پس از شارژ محافظت نمیکنند.

ماژول TC4056+ یا ماژول حفاظت دار معمولاً از دو تراشه تشکیل شده است:

  1. تراشه TC4056A: مسئول مدیریت فرآیند شارژ است (همانند ماژول پایه).

  2. تراشه DW01A (یا مشابه): یک IC محافظ که مسئول محافظت از باتری در برابر دشارژ عمیق، اُورکارنت و شارژ معکوس است.

  3. یک جفت ترانزیستور MOSFET: که مانند یک کلید عمل میکنند و توسط DW01A برای قطع کردن circuit کنترل میشوند.

این ترکیب (TC4056A + DW01A + MOSFETs) یک راهحل کامل هم برای شارژ ایمن و هم برای دشارژ ایمن باتری فراهم میکند.

وظایف و محافظتهای ماژول TC4056+

این ماژول سه کار اصلی را به طور همزمان انجام میدهد:

وظیفه توضیح جلوگیری از
۱. مدیریت شارژ (Charge Management) باتری را به طور هوشمند و مطابق با استاندارد CC/CV شارژ کرده و در هنگام پر شدن قطع میکند. اورشارژ (Overcharge)
۲. محافظت در برابر دشارژ عمیق (Over-Discharge Protection) زمانی که ولتاژ باتری در حین استفاده بسیار پایین میآید (معمولاً below 2.4V - 2.8V)، خروجی را به طور کامل قطع میکند. این از خرابی غیرقابل برگشت باتری جلوگیری میکند. دشارژ عمیق (Deep Discharge)
۳. محافظت در برابر جریان اضافه (Over-Current/Short-Circuit Protection) اگر جریان کشیده شده از باتری بیش از حد مجاز (مثلاً ۳A) باشد یا اتصال کوتاه رخ دهد، خروجی را در کسری از ثانیه قطع میکند. آسیب به باتری و آتشسوزی

نحوه شناسایی ماژول حفاظت دار (TC4056+)

تشخیص این ماژولها آسان است:

  • به دو تراشه سیاه رنگ روی برد دقت کنید. یکی تراشه اصلی TC4056A و دیگری تراشه کوچکتر DW01A است.

  • معمولاً روی برد به طور واضح کلمه "Protection" یا "With Protection" درج شده است.

  • علاوه بر پینهای IN (ورودی) و BAT (باتری)، پینهای OUT+ و OUT- برای خروجی محافظت شده دارند. شما همیشه باید بار خود (مثلاً برد آردوینو) را به این پایههای OUT متصل کنید، نه مستقیم به باتری


مشخصات ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 دارای محافظ

ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 دارای محافظ از خانواده ماژول پاور می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • نوع Battery Management
  • کارکرد Module
  • حداقل ولتاژ ورودی 5 ولت


Features انتخاب ویژگی
Function Module
Input Voltage MIN 5 V ≤ = ≥
Type Battery Management
Brand Non-Brand
Package Module
