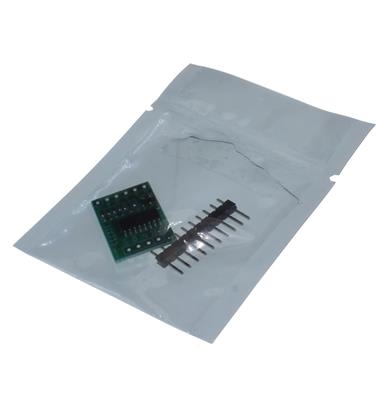

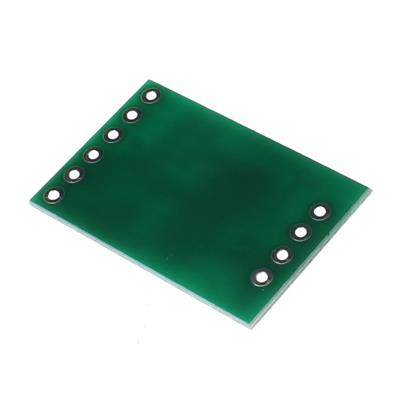

ماژول لودسل HX711

نام کارخانه‌ای:

XFW-HX711

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Bag - 1 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


XFW-HX711 یک ماژول مبدل آنالوگ به دیجیتال (ADC) مخصوص سنسورهای وزن (Load Cell) است که برای اندازه‌گیری دقیق وزن در ترازوهای دیجیتال و سیستم‌های توزین استفاده می‌شود. این ماژول معمولاً مبتنی بر تراشه HX711 ساخته می‌شود.


🧩 مشخصات کلی:

  • نوع: مبدل آنالوگ به دیجیتال (ADC) 24 بیتی.

  • ورودی: سیگنال تفاضلی از سنسور وزن (Load Cell).

  • خروجی: رابط دیجیتال (Serial).

  • ولتاژ کاری: 2.6V تا 5.5V.

  • نرخ نمونه‌برداری: 10 یا 80 SPS (قابل انتخاب).


⚙️ مشخصات فنی کلیدی:

  • رزولوشن: 24 بیت (دقت بسیار بالا).

  • بهره (Gain): 32, 64, 128 (قابل تنظیم).

  • پین‌های اصلی:

    • VCC, GND: تغذیه.

    • DT, SCK: رابط Serial برای ارتباط با میکروکنترلر.

    • E+, E-, A+, A-: اتصال به سنسور وزن.

  • جریان مصرف: < 1.5mA.


💡 کاربردهای اصلی:

  • ترازوهای دیجیتال: اندازه‌گیری وزن با دقت بالا.

  • سیستم‌های توزین صنعتی: کنترل کیفیت در خط تولید.

  • پروژه‌های Arduino/Raspberry Pi: ساخت ترازوی دیجیتال DIY.

  • پایش وزن در خودروها یا ربات‌ها.


 مزایا:

  • دقت بسیار بالا (24 بیت).

  • قیمت بسیار پایین.

  • نویز پایین و پایداری خوب.

  • ارتباط ساده با میکروکنترلر.


⚠️ محدودیت‌ها:

  • فقط مخصوص سنسورهای وزن (Load Cell).

  • نیاز به کالیبراسیون دقیق.

  • حساسیت به نویز الکترومغناطیسی.


🔧 نحوه استفاده:

  1. اتصال به سنسور وزن:

    • اتصال پل Wheatstone سنسور به پین‌های E+, E-, A+, A-.

  2. اتصال به میکروکنترلر:

    • پین DT به پین دیجیتال میکروکنترلر.

    • پین SCK به پین دیجیتال دیگر.

  3. کالیبراسیون:

    • استفاده از وزن‌های استاندارد برای کالیبره کردن.


🔍 مدل‌های مشابه:

  • HX711 Module: ماژول استاندارد با پشتیبانی از کتابخانه‌های آماده.

  • ADS1232: ADC دقیق‌تر با قابلیت‌های پیشرفته.


🎯 جمع‌بندی:

ماژول XFW-HX711 برای پروژه‌هایی که نیاز به اندازه‌گیری وزن با دقت بالا دارند، گزینه‌ای ایده‌آل و مقرون‌به‌صرفه است. این ماژول به ویژه برای ساخت ترازوهای دیجیتال و سیستم‌های توزین کوچک کاربرد دارد


مشخصات ماژول لودسل HX711

ماژول لودسل HX711 از خانواده ماژول مبدل داده می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • نوع Analog to Digital Conversion
  • دقت 24 بیت
  • حداقل ولتاژ کاری 4.8 ولت


Features انتخاب ویژگی
(Min) Operating Supply Voltage 4.8 V =
Resolution 24 bit =
Type Analog to Digital Conversion
Brand Non-Brand
Package Module
