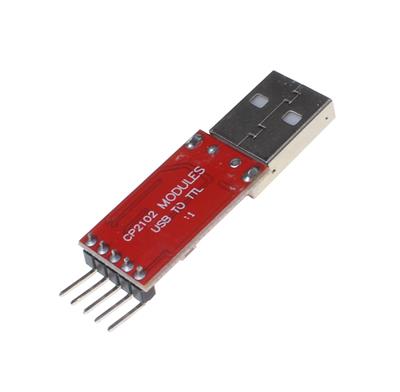

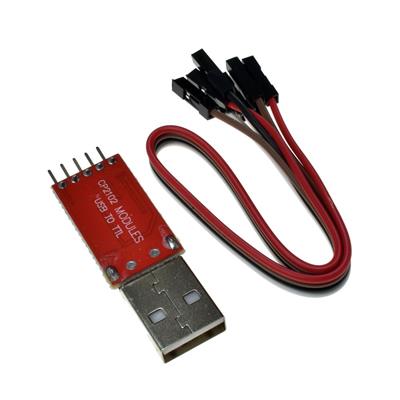

ماژول مبدل usb به ttl با تراشه cp2102

ماژول USB TO TTL CP2102 یک مبدل یا آداپتور بسیار پرکاربرد است که پورت USB کامپیوتر را به پورت سریال (UART TTL) تبدیل می‌کند. این ماژول مبتنی بر تراشه CP2102 ساخته شده است.

عملکرد اصلی این ماژول نقش یک "مترجم" است:

• از طرف کامپیوتر: به عنوان یک پورت COM مجازی شناخته می‌شود. کامپیوتر فکر می‌کند یک پورت سریال قدیمی به آن وصل شده است.

• از طرف میکروکنترلر: به عنوان یک مدار رابط UART با سطوح ولتاژ TTL رفتار می‌کند.

به زبان ساده، این ماژول پورت USB را به زبانی که میکروکنترلر شما می‌فهمد (سریال) ترجمه می‌کند.

⚙️ مشخصات فنی و ویژگی‌های کلیدی

• سرعت ارتباط (Baud Rate): پشتیبانی از محدوده وسیعی از سرعت‌ها (۳۰۰ تا ۱,۰۰۰,۰۰۰ baud).

• نصب درایور: دارای درایورهای رسمی و سبک برای ویندوز، لینوکس و مک. نصب درایور آن بسیار ساده است.

• امنیت: برخی نسخه‌های CP2102 دارای یک شماره سریال منحصر به فرد programmable هستند که برای محصولات تجاری مفید است.

💡 کاربردهای اصلی

1. برنامه‌ریزی (Flashing) میکروکنترلرها:

   • برنامه‌ریزی بردهای آردوینو که پورت USB onboard ندارند (مانند Arduino Pro Mini, Nano های قدیمی).

   • برنامه‌ریزی و فلش کردن ماژول‌های ESP8266 (مانند ESP-01) و ESP32.

2. ارتباط سریال برای دیباگ و مانیتورینگ:

   • ایجاد یک مانیتور سریال بین کامپیوتر و میکروکنترلر برای عیب‌یابی (Debugging)، مشاهده مقادیر سنسورها و ارسال دستورات.

3. کنترل دستگاه‌های سریال:

   • ارتباط با ماژول‌هایی که پروتکل ارتباطی سریال دارند (مانند GPS، GSM، Bluetooth، ماژول‌های RFID).

4. ساخت پورت COM مجازی:

   • فراهم کردن پورت COM برای نرم‌افزارهای قدیمی که فقط با پورت سریال کار می‌کنند.

✅ مزایای ماژول‌هایCP2102

• سادگی و پایدار بودن درایور: درایورهای CP2102 بسیار سبک و پایدار هستند و به ندرت باعث مشکل می‌شوند.

• قیمت بسیار رقابتی: اغلب ارزان‌تر از ماژول‌هایFTDI هستند.

• اندازه کوچک: ماژول‌هایCP2102 معمولاً بسیار کوچک و برای پروژه‌های فشرده مناسب هستند.

⚠️ نکات مهم و محدودیت‌ها

• اتصال صحیح پین‌ها: مهمترین نکته این است که TXD ماژول به RXD دستگاه مقصد و RXD ماژول به TXD دستگاه مقصد وصل شود.

🎯 جمع‌بندی

ماژول USB TO TTL CP2102 یک ابزار ضروری، ارزان و فوق‌العاده کاربردی برای هر hobbyist و مهندس الکترونیک است. این ماژول به ویژه برای کار با میکروکنترلرهای ESP8266 و ESP32 گزینه‌ای ایده‌آل محسوب می‌شود. اگر به یک مبدل USB to Serial ساده، کوچک و قابل اطمینان نیاز دارید، CP2102 یکی از بهترین انتخاب‌هاست
