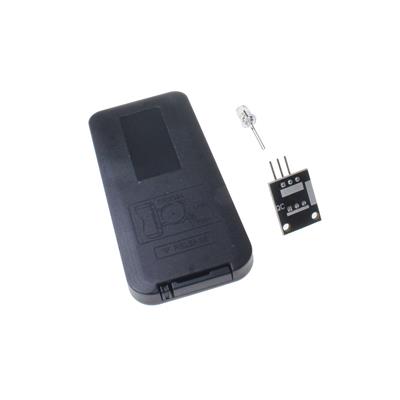

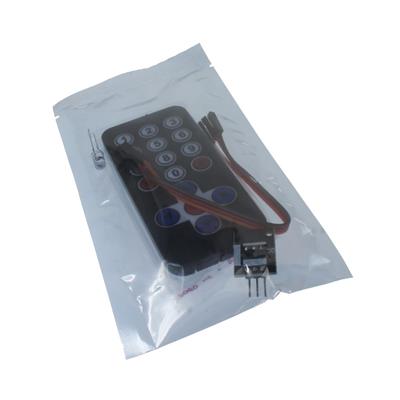

کیت ریموت کنترل مادون قرمز با ریموت

ماژول INFRARED RECEIVER + REMOTE یک کیت یا مجموعه‌ای متشکل از دو جزء اصلی است که برای ارسال و دریافت فرمان‌های بی‌سیم از طریق نور مادون قرمز (IR) استفاده می‌شود. این مجموعه یکی از پرکاربردترین و ارزان‌ترین روش‌ها برای ایجاد ارتباط کنترل از راه دور در پروژه‌های الکترونیک است.

🧠 توضیح کلی به زبان ساده

این مجموعه مانند یک جفت فرستنده و گیرنده مادون قرمز عمل می‌کند:

1. ریموت (فرستنده): یک کنترل از راه دور کوچک که دکمه‌هایی دارد. با فشار دادن هر دکمه، یک کد دیجیتال منحصر به فرد به صورت پالس‌های نور نامرئی مادون قرمز ارسال می‌کند.

2. ماژول گیرنده (Receiver): این ماژول نور مادون قرمز را دریافت کرده و آن پالس‌های نور را به سیگنال دیجیتال (۰ و ۱) تبدیل می‌کند که میکروکنترلر (مثل آردوینو) بتواند آن را بفهمد.

میکروکنترلر با خواندن این کدها متوجه می‌شود که کدام دکمه فشار داده شده و accordingly عکس‌العمل نشان می‌دهد (مثلاً یک LED را خاموش/روشن می‌کند یا یک موتور را کنترل می‌کند).

✨ مشخصات کلیدی مجموعه

1. ریموت کنترل (فرستنده IR)

• منبع تغذیه: معمولاً یک باتری کوچک 3V تا 12V (مانند CR2025 یا AAA).

• فرکانس کاری: معمولاً 38 کیلوهرتز (رایج‌ترین فرکانس).

• پروتکل‌های ارتباطی: از پروتکل‌های استانداردی مانند NEC, Sony SIRC, RC5 پشتیبانی می‌کند.

• دکمه‌ها: معمولاً بین ۱۷ تا ۲۱ دکمه دارد که هر کد یک کد hex منحصر به فرد تولید می‌کند.

2. ماژول گیرنده (IR Receiver)

• تراشه اصلی: معمولاً از سری VS1838B, TSOP382, TSOP484 (معمولاً عدد ۳۸ روی آن نوشته شده که نشان‌دهنده فرکانس ۳۸ کیلوهرتز است).

• ولتاژ کاری: ۳.۳V تا ۵V (سازگار با آردوینو).

• پین‌ها: فقط ۳ پین:

  • VCC: تغذیه مثبت (۳.۳V - ۵V)

  • GND: زمین

  • OUT (Signal): خروجی دیجیتال که کدهای دریافتی را به میکروکنترلر می‌فرستد.

• فرکانس تنظیم شده: فقط سیگنال‌های مادون قرمز مدوله شده در فرکانس خاص (مثلاً ۳۸kHz) را دریافت می‌کند و در برابر نور محیط مصون است.

💡 کاربردهای اصلی

1. کنترل از راه دور پروژه‌ها: روشن/خاموش کردن LEDها، کنترل موتورها، حرکت ربات.

2. ساخت ریموت اختصاصی: برای کنترل سیستم‌های خانگی هوشمند DIY.

3. شبیه‌ساز دستگاه‌های موجود: تقلید کردن از ریموت دستگاه‌های موجود (مثل پنکه، تلویزیون) با یادگیری کدهای آن.

4. عکس‌العمل به فرمان‌ها: اجرای دستورات مختلف با فشار دادن دکمه‌های مختلف ریموت.

✅ مزایا

• قیمت بسیار پایین

• نصب و راه‌اندازی آسان

• مصرف انرژی بسیار کم

• عدم نیاز به مجوز فرکانس رادیویی

• پشتیبانی از کتابخانه‌های آماده

⚠️ محدودیت‌ها

• نیاز به خط دید (Line-of-Sight): فرستنده و گیرنده باید همدیگر را ببینند.

• برد کوتاه: معمولاً تا چند متر.

• حساسیت به نور محیط: نور خورشید یا لامپ‌های قوی می‌توانند تداخل ایجاد کنند.

🎯 جمع‌بندی

کیت INFRARED RECEIVER + REMOTE ساده‌ترین و مقرون‌به‌صرفه‌ترین راه برای افزودن قابلیت کنترل از راه دور به پروژه‌های آردوینو و رزبری پای است. اگر می‌خواهید یک ربات یا سیستم را از راه دور و بدون سیم کنترل کنید، این ماژول انتخاب ایده‌آلی است
