مشخصات ماژول فتوسل
ماژول فتوسل از خانواده سنسور آشکارساز نوری میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Non-Brand
- پکیج Module
- حداقل ولتاژ کاری 3.3 ولت
- حداکثر ولتاژ کاری 5 ولت

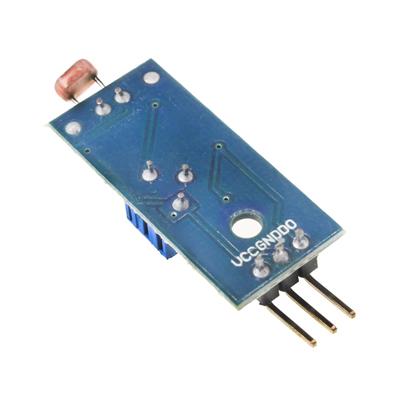

ماژول فتوسل (PHOTOCELL MODULE) یک ماژول سنجش نور است که بر اساس مقاومت نوری (LDR - Light Dependent Resistor) کار میکند. این ماژول میزان روشنایی محیط را تشخیص داده و آن را به یک سیگنال الکتریکی (دیجیتال یا آنالوگ) تبدیل میکند.
فتوسل یک مقاومت است که مقدار آن با نور تغییر میکند:
در تاریکی: مقاومت آن بسیار بالا است (میتواند تا ۱ مگااهم برسد).
در روشنایی: مقاومت آن کم میشود (مثلاً تا ۱۰۰ اهم).
ماژول فتوسل این تغییر مقاومت را به یک سیگنال قابل خواندن توسط میکروکنترلر (مانند آردوینو) تبدیل میکند.
ولتاژ کاری: ۳.۳V تا ۵V (سازگار با آردوینو)
خروجی:
خروجی دیجیتال (DO): هنگام رسیدن به آستانه نور، روشن/خاموش میشود.
خروجی آنالوگ (AO): مقدار دقیق نور را به صورت عددی بین ۰ تا ۱۰۲۳ (برای آردوینو) نشان میدهد.
پتانسیومتر تنظیم حساسیت: میتوان آستانه حساسیت به نور را تنظیم کرد.
چراغ نشانگر: LEDی که هنگام فعال شدن خروجی دیجیتال روشن میشود.
پین | توضیح |
---|---|
VCC | تغذیه مثبت (۳.۳V یا ۵V) |
GND | زمین |
AO | خروجی آنالوگ (به پین آنالوگ آردوینو وصل میشود) |
DO | خروجی دیجیتال (به پین دیجیتال آردوینو وصل میشود) |
کلید نوری:
روشن/خاموش کردن خودکار چراغها با تغییر روشنایی محیط (مثلاً در تاریکی چراغ روشن شود).
سیستمهای امنیتی:
تشخیص عبور از یک مسیر (با قطع شدن نور).
پروژههای هوشمند:
تنظیم خودکار نور صفحه نمایش بر اساس روشنایی محیط.
رباتیک:
ساخت رباتهای علاقهمند به نور یا رباتهای دنبالکننده نور.
قیمت بسیار پایین
حساسیت خوب به نور
استفاده آسان
پاسخ سریع به تغییرات نور
حساسیت به طیف نور: به نور مرئی پاسخ میدهد و برای نورهای مادون قرمز یا فرابنفش مناسب نیست.
تأخیر در پاسخ: نسبت به برخی سنسورهای نوری مدرن (مانند سنسورهای دیجیتال) پاسخ کندتری دارد.
ماژول فتوسل یک سنسور ساده، ارزان و قابل اطمینان برای اندازهگیری نور در پروژههای الکترونیکی است. اگر نیاز به تشخیص نور مرئی در محیط دارید، این ماژول یکی از بهترین انتخابهاست
ماژول فتوسل از خانواده سنسور آشکارساز نوری میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
Features | انتخاب ویژگی | |
---|---|---|
(Min) Operating Supply Voltage | 3.3 V | |
(Max) Operating Supply Voltage | 5 V | |
Brand | Non-Brand | |
Package | Module |
