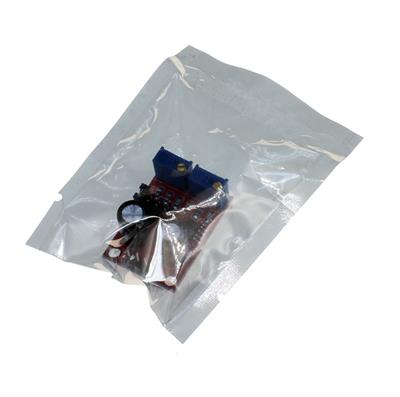

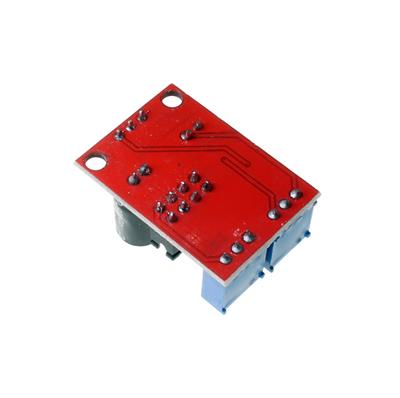

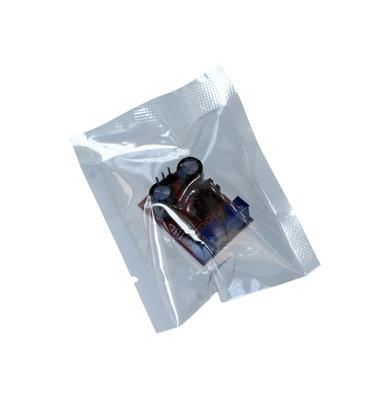

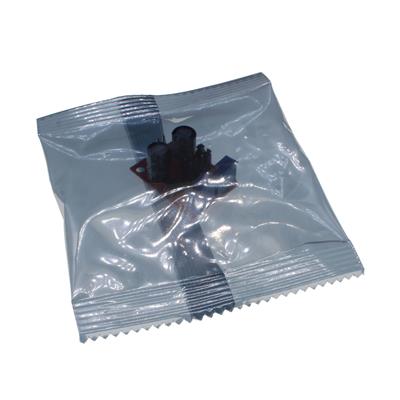

ماژول مولد پالس NE555

NE555 Module یک ماژول تایمر/نوسان‌ساز مبتنی بر تراشه معروف NE555 است که برای تولید پالس‌های دقیق زمانی و سیگنال‌های مربعی استفاده می‌شود. این ماژول به دلیل سادگی و انعطاف‌پذیری بالا در پروژه‌های الکترونیکی محبوب است.

🧩 مشخصات کلی:

• تراشه اصلی: NE555 (تایمر 8 پین)

• ولتاژ کاری: 4.5V تا 16V (5V-12V)

• فرکانس خروجی: ** adjustable** (از چند هرتز تا 500kHz)

• خروجی: سیگنال مربعی (50% duty cycle قابل تنظیم)

• ابعاد: کوچک (معمولاً ~30x20mm)

⚙️ مشخصات فنی کلیدی:

• پین‌های اصلی:

  • VCC, GND: تغذیه

  • OUT: خروجی سیگنال

  • TRIG: تریگر

  • RESET: ریست

• قابلیت‌ها:

  • حالت مونواستابل (تایمر یک‌باره)

  • حالت آستابل (نوسان‌ساز)

• جریان خروجی: تا 200mA (برای راه‌اندازی LED، رله و...)

💡 کاربردهای اصلی:

• تولید پالس زمانی:

  • کنترل روشن/خاموشی دستگاه‌ها

• مدولاسیون PWM:

  • کنترل سرعت موتور DC

  • تنظیم روشنایی LED

• سیستم‌های فرکانسی:

  • تولید سیگنال کلاک

  • مدارهای چشمک‌زن (Flasher)

✅ مزایا:

• قیمت بسیار پایین (معمولاً زیر ۱ دلار)

• نصب و استفاده آسان

• پایداری فرکانسی خوب

• مصرف توان نسبتاً کم

⚠️ محدودیت‌ها:

• دقت زمانی متوسط (وابسته به دقت مقاومت و خازن)

• محدودیت فرکانس در محدوده کیلوهرتز

• حساسیت به نویز در فرکانس‌های بالا

🔍 مدل‌های مشابه:

• 7555: نسخه CMOS با مصرف پایین‌تر

• NE556: دو تایمر 555 در یک پکیج

• ICM7555: نسخه مدرن‌تر

🎯 جمع‌بندی:

ماژول NE555 یک انتخاب عالی و مقرون‌به‌صرفه برای پروژه‌های مبتدی و حرفه‌ای است. این ماژول especially برای یادگیری الکترونیک و پروژه‌های زمان‌بندی مناسب است.
