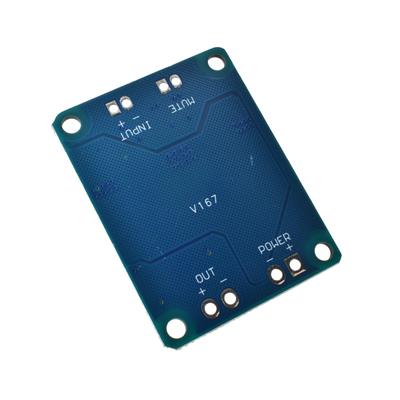

ماژول آمپلی فایر ۶۰ وات مونو

نام کارخانه‌ای:

TPA3118 MODULE

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Bag - 1 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

ماژول TPA3118 یک آمپلیفایر صوت کلاس D است که برای تقویت سیگنال‌های صوتی با کیفیت بالا و بازدهی انرژی طراحی شده است. این ماژول مبتنی بر تراشه TPA3118D2 از شرکت Texas Instruments ساخته شده است.

🧠 توضیح کلی به زبان ساده

این ماژول یک تقویت کننده صوتی است:

  • ورودی: سیگنال صوتی ضعیف (از موبایل، کامپیوتر، MP3 پلیر و...)

  • خروجی: سیگنال صوتی قدرتمند برای راه‌اندازی اسپیکرها

  • بازدهی بالا: تا 90% (اتلاف انرژی بسیار کم)

⚙️ مشخصات فنی کلیدی

  • تراشه اصلی: TPA3118D2

  • کلاس تقویت: Class D (بازدهی بالا)

  • توان خروجی:

    • 2x15W در بار 8Ω با تغذیه 12V

    • 2x30W در بار 4Ω با تغذیه 15V

  • ولتاژ کاری: 8V تا 26V (DC)

  • امپدانس اسپیکر: پشتیبانی از 4Ω تا 8Ω

  • رابطه سیگنال به نویز (SNR): >100dB

  • بازدهی: تا 90% (اتلاف حرارت بسیار کم)

  • محافظت‌ها:

    • محافظت در برابر اضافه دما (Thermal Shutdown)

    • محافظت در برابر اتصال کوتاه

    • محافظت در برابر Undervoltage/Overvoltage

🧩 پین‌ها و ترمینال‌های اصلی

ترمینال/پین توضیح
+VS تغذیه مثبت (12V-24V DC)
GND زمین
L-IN / R-IN ورودی صوتی چپ و راست (استریو)
L-OUT+ / L-OUT- خروجی اسپیکر چپ (دیفرانسیلی)
R-OUT+ / R-OUT- خروجی اسپیکر راست (دیفرانسیلی)
GAIN انتخاب میزان تقویت (پین‌های jumper)
ST-BY حالت Standby (غیرفعال کردن)
MUTE قطع صدا

💡 کاربردهای اصلی

  1. اسپیکرهای قابل حمل: تقویت صوت برای اسپیکرهای DIY

  2. سیستم‌های صوتی خودرو: آپگرید سیستم صوتی ماشین

  3. سیستم‌های خانگی: تقویت کننده برای کتابخانه‌های صوتی

  4. پروژه‌های چندرسانه‌ای: تقویت صوت برای پروژکتورها و تلویزیون‌ها

  5. سیستم‌های PA ساده: سیستم‌های صوت عمومی کوچک

📊 مقایسه با سایر آمپلیفایرها

ویژگی TPA3118 TDA2030 LM386
کلاس D AB AB
بازدهی تا 90% ~60% ~50%
توان خروجی 2x30W 1x14W 1x1W
ولتاژ کاری 8-26V 6-18V 5-12V
اتلاف حرارت بسیار کم متوسط کم

✅ مزایا

  • بازدهی بسیار بالا (اتلاف حرارت کم)

  • کیفیت صوت عالی با نویز پایین

  • توان خروجی بالا با تغذیه نسبتاً کم

  • محافظت‌های داخلی comprehensive

  • قیمت بسیار مناسب

⚠️ محدودیت‌ها

  • نیاز به منبع تغذیه قوی (حداقل 2A برای حداکثر توان)

  • حساسیت به نویز در منبع تغذیه

  • نیاز به خنک‌کننده در توان‌های بالا

  • اتصالات نسبتاً زیاد

🔧 نکات مهم

  1. منبع تغذیه: از منبع تغذیه 稳定 و با جریان کافی استفاده کنید.

  2. خنک‌کاری: در توان‌های بالا هیت‌سینک اضافه کنید.

  3. کابل‌کشی: کابل‌های اسپیکر را کوتاه نگه دارید.

  4. نویز: برای کاهش نویز از خازن‌های بای پس استفاده کنید.

🎯 جمع‌بندی

ماژول TPA3118 یک تقویت کننده صوت کارآمد، قدرتمند و مقرون‌به‌صرفه است که برای طیف وسیعی از کاربردهای صوتی مناسب می‌باشد. اگر به دنبال یک آمپلیفایر با بازدهی بالا و کیفیت خوب هستید، این ماژول انتخابی ایده‌آل است


مشخصات ماژول آمپلی فایر ۶۰ وات مونو

ماژول آمپلی فایر ۶۰ وات مونو از خانواده ماژول صوتی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 4.5 ولت
  • نوع Stereo Amplifier
  • توان خروجی 50 وات


Features انتخاب ویژگی
Output Power 50 W ≤ = ≥
(Min) Operating Supply Voltage 4.5 V ≤ = ≥
Type Stereo Amplifier
Brand Non-Brand
Package Module
