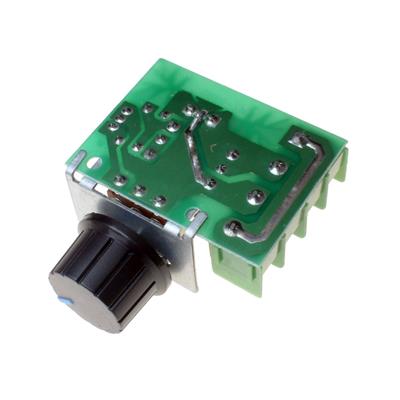

ماژول دیمر 2000 وات

نام کارخانه‌ای:

DIMMER SCR 2000W

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:

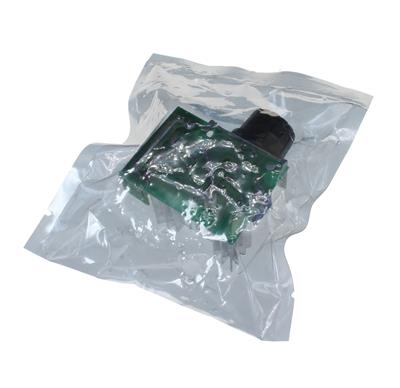

Bag - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


DIMMER SCR 2000W یک ماژول کنترل توان (دیمر) مبتنی بر تایریستور (SCR) است که برای کنترل میزان روشنایی لامپ‌های AC یا تنظیم سرعت موتورهای AC تا توان 2000 وات استفاده می‌شود. این ماژول با تغییر فاز سیگن AC، توان خروجی را کنترل می‌کند.


🧩 مشخصات کلی:

  • نوع: دیمر تایریستوری (SCR Dimmer)

  • ولتاژ ورودی: AC 110V یا 220V (بسته به مدل)

  • حداکثر توان: 2000W (رنج معمول)

  • کنترل: از طریق پتانسیومتر یا سیگنال PWM

  • خروجی: سیگنال AC قطع‌ووصلی


⚙️ مشخصات فنی کلیدی:

  • تراشه اصلی: تایریستور (مانند BT136, BTA41)

  • پین‌های اصلی:

    • AC-IN: ورودی برق متناوب

    • AC-OUT: خروجی به بار

    • GND: زمین

    • VCC: تغذیه 5V (برای بخش کنترل)

    • CTRL: پایه کنترل (پتانسیومتر یا PWM)

  • محافظت‌ها:

    • Heat Sink برای خنک‌کاری

    • فیوز داخلی (در برخی مدل‌ها)


💡 کاربردهای اصلی:

  • کنترل روشنایی: لامپ‌های رشتهای، هالوژن، LEDهای dimmable

  • کنترل سرعت: موتورهای AC کوچک، پنکه‌ها

  • کنترل حرارت: المنت‌های گرمایشی

  • پروژه‌های DIY: تنظیم توان دستگاه‌های AC


 مزایا:

  • کنترل توان با راندمان بالا

  • قیمت بسیار پایین

  • نصب نسبتاً آسان

  • قابلیت تحمل جریان بالا


⚠️ محدودیت‌ها:

  • فقط برای بارهای AC مناسب است

  • ایجاد نویز بر روی خط برق

  • عدم سازگاری با برخی لامپ‌های LED و کم مصرف

  • نیاز به خنک‌کاری در توان‌های بالا


🔧 نحوه استفاده:

  1. اتصال به برق شهر:

    • سیم فاز به AC-IN

    • سیم خروجی به بار به AC-OUT

    • سیم نول مستقیماً به بار متصل شود

  2. اتصال کنترل:

    • پتانسیومتر به پین‌های VCC, GND, CTRL

  3. نصب Heat Sink:

    • در توان‌های بالا الزامی است


 نکات ایمنی:

  • هشدار: این ماژول مستقیماً با برق شهر کار می‌کند!

  • حتماً از محفظه عایق استفاده کنید

  • از سیم‌کشی مناسب با توان استفاده شود

  • حتی در حالت خاموش ممکن است بخشی از مدار تحت ولتاژ باشد


🔍 مدل‌های مشابه:

  • Dimmer TRIAC 1000W: توان پایین‌تر

  • Solid State Relay (SSR): برای کنترل ON/OFF

  • PID Controller: برای کنترل دقیق‌تر دما


🎯 جمع‌بندی:

ماژول DIMMER SCR 2000W برای کنترل توان دستگاه‌های AC پرقدرت گزینه‌ای ایده‌آل و مقرون‌به‌صرفه است. این ماژول especially برای کنترل نورپردازی و سیستم‌های گرمایشی کاربرد دارد


مشخصات ماژول دیمر 2000 وات

ماژول دیمر 2000 وات از خانواده ماژول پاور می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • کارکرد Dimmer
  • نوع Voltage Regulator
  • حداقل ولتاژ ورودی 110 ولت


Features انتخاب ویژگی
Function Dimmer
Input Voltage MIN 110 V =
Type Voltage Regulator
Brand Non-Brand
Package Module
