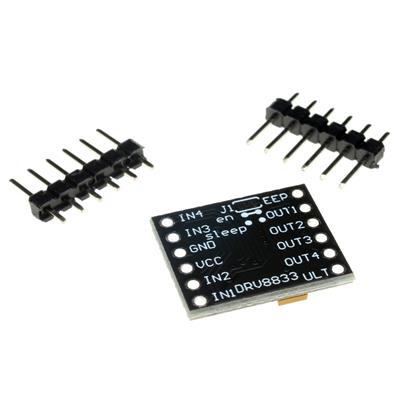

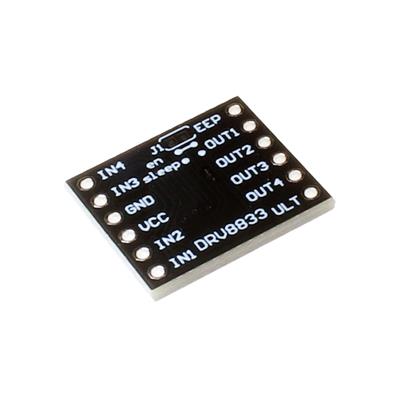

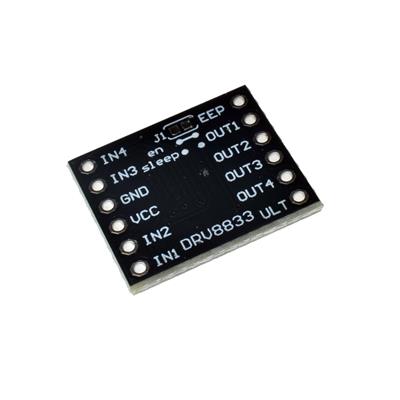

DRV8833 MODULE

DRV8833 MODULE یک ماژول درایور موتور DC دوکاناله است که برای کنترل موتورهای DC و استپر با راندمان بالا طراحی شده است. این ماژول مبتنی بر تراشه DRV8833 شرکت Texas Instruments ساخته شده و برای کاربردهای کم‌مصرف ایده‌آل است.

🧩 مشخصات کلی:

• نوع: درایور موتور DC/استپر (Dual H-Bridge)

• ولتاژ کاری: 2.7V تا 10.8V

• جریان مجاز:

  • ادامه‌دار: 1.5A در هر کانال

  • پیک: 2A در هر کانال

• راندمان: بالا (مبتنی بر PWM)

⚙️ مشخصات فنی کلیدی:

• تراشه اصلی: DRV8833

• رابط کنترل: Logic Input (مستقیم یا PWM)

• پین‌های کنترلی هر کانال:

  • IN1, IN2: کنترل جهت و سرعت

  • OUT1, OUT2: خروجی به موتور

• محافظت‌های داخلی:

  • اضافه‌جریان (Overcurrent)

  • اضافه‌دما (Thermal Shutdown)

  • اتصال کوتاه (Short Circuit)

💡 کاربردهای اصلی:

• رباتیک کوچک: کنترل موتورهای ربات‌های کوچک

• دستگاه‌های قابل حمل: اسباب‌بازی‌های کنترلی

• سیستم‌های موقعیت‌یاب: کنترل موتورهای استپر کوچک

• پروژه‌های Arduino: راه‌اندازی آسان با میکروکنترلر

✅ مزایا:

• راندمان بالا (تلفات حرارتی کم)

• اندازه بسیار کوچک

• کنترل دقیق سرعت با PWM

• قیمت بسیار مقرون‌به‌صرفه

⚠️ محدودیت‌ها:

• ولتاژ کاری محدود (حداکثر 10.8V)

• جریان نسبتاً پایین (1.5A)

• نیاز به هیت‌سینک در جریان‌های بالا

🔍 مدل‌های مشابه:

• L298N: درایور قوی‌تر اما با راندمان پایین‌تر

• TB6612FNG: مشابه DRV8833 با عملکرد بهتر

• DRV8825: درایور استپر حرفه‌ای

⚡ نکات مهم:

1. منبع تغذیه: از منبعی با جریان کافی استفاده کنید

2. خنک‌کاری: در جریان‌های بالا هیت‌سینک اضافه کنید

3. سیم‌کشی: از سیم‌های با ضخامت مناسب استفاده شود

🎯 جمع‌بندی:

ماژول DRV8833 برای پروژه‌های کم‌مصرف و فشرده که نیاز به کنترل دقیق موتور دارند، بهترین انتخاب است. این ماژول especially برای ربات‌های کوچک و دستگاه‌های قابل حمل ایده‌آل است
