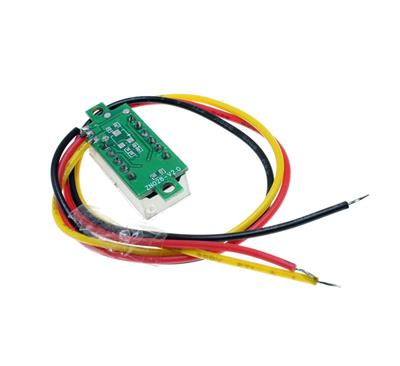

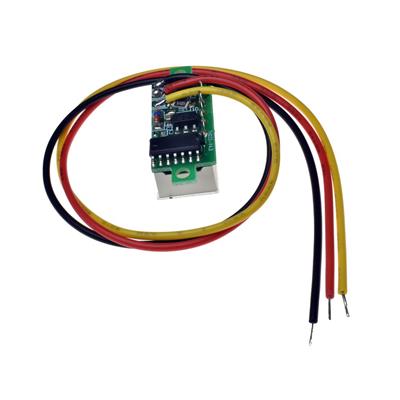

ماژول ولت متر dc آبی

VOLTMETER MODULE B یک ماژول ولت‌سنج دیجیتال است که برای اندازه‌گیری و نمایش ولتاژ DC استفاده می‌شود. این ماژول معمولاً دارای صفحه نمایش سه رقمی (7-Segment) با نمایشگر آبی است و به صورت مستقیم ولتاژ را نشان می‌دهد.

🧩 مشخصات کلی:

• نوع: ولت‌سنج دیجیتال DC

• محدوده اندازه‌گیری: 0V تا 99.9V (بسته به مدل)

• دقت: ±0.1V (معمولاً)

• ولتاژ کاری: 4.5V تا 30V (通常 5V-12V)

• نمایشگر: 3 رقم (7-Segment)

• رنگ نمایش: معمولاً آبی

⚙️ مشخصات فنی کلیدی:

• پین‌های اتصال:

  • VCC: تغذیه ماژول (3.5V-30V)

  • GND: زمین

  • IN+: ورودی مثبت ولتاژ اندازه‌گیری

  • IN-: ورودی منفی ولتاژ اندازه‌گیری

• مصرف جریان: ~20mA

• ابعاد: ~48mm × 29mm × 20mm

💡 کاربردهای اصلی:

• مانیتورینگ باتری: نمایش ولتاژ باتری‌های لیتیوم، سرب-اسید

• منابع تغذیه: بررسی خروجی منبع تغذیه

• پروژه‌های DIY: اندازه‌گیری ولتاژ در مدارات

• سیستم‌های خورشیدی: پایش ولتاژ پنل‌ها

✅ مزایا:

• نصب بسیار آسان (3-4 سیم)

• قیمت بسیار پایین (معمولاً زیر ۲ دلار)

• عدم نیاز به کالیبراسیون

• مصرف انرژی کم

⚠️ محدودیت‌ها:

• فقط برای DC کار می‌کند

• دقت متوسط (مناسب برای مصارف عمومی)

• عدم قابلیت ذخیره‌سازی داده

🔧 نحوه استفاده:

1. اتصال تغذیه:

   • VCC به 5V-12V

   • GND به زمین

2. اتصال ولتاژ اندازه‌گیری:

   • IN+ به مثبت ولتاژ مورد نظر

   • IN- به منفی ولتاژ مورد نظر

3. نمایش:

   • ولتاژ به صورت خودکار روی نمایشگر نشان داده می‌شود

⚡ نکات مهم:

• حداکثر ولتاژ: از حد مجاز ماژول (معمولاً 30V) تجاوز نکند

• پلاریته: رعایت پلاریته در اتصال IN+ و IN-

• نویز: برای اندازه‌گیری دقیق‌تر، خازن 0.1μF موازی با ورودی قرار دهید

🔍 مدل‌های مشابه:

• Voltmeter Ammeter Module: اندازه‌گیری ولتاژ و جریان

• LCD Voltmeter: نمایشگر LCD به جای 7-Segment

• Mini Digital Voltmeter: اندازه بسیار کوچک

🎯 جمع‌بندی:

ماژول VOLTMETER MODULE B برای پایش ساده و ارزان ولتاژ DC گزینه‌ای عالی است. این ماژول especially برای پروژه‌های مبتدی و سیستم‌های مانیتورینگ باتری مناسب است
