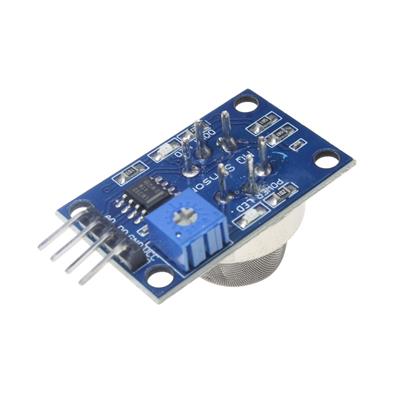

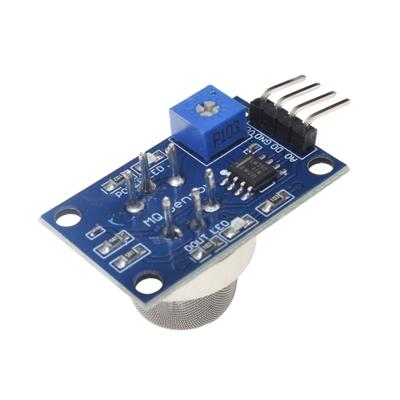

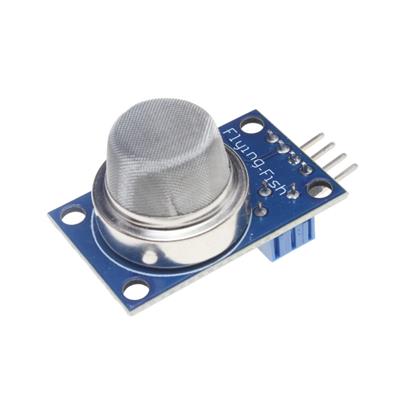

MQ-9 MODULE

نام کارخانه‌ای:
MQ-9 MODULE
کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:

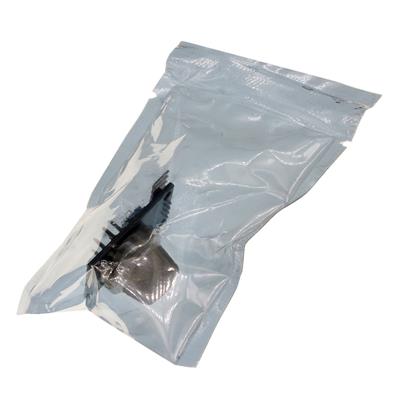

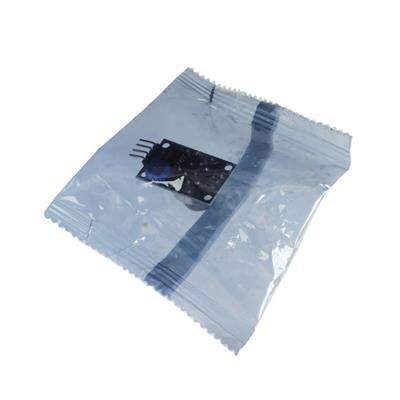

Bag - 1 عدد
عنوان گروه:
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

ماژول MQ-9 یک سنسور گاز نیمه‌هادی است که برای تشخیص گازهای قابل اشتعال (مانند متان، پروپان) و مونوکسید کربن (CO) طراحی شده است. این ماژول اغلب در سیستم‌های هشدار نشت گاز و مانیتورینگ کیفیت هوا استفاده می‌شود.

🧠 توضیح کلی به زبان ساده

این ماژول یک "بینی الکترونیکی" برای تشخیص گازهای خاص است:

  • ورودی: غلظت گاز در هوا

  • خروجی: سیگنال آنالوگ (ولتاژ) یا دیجیتال (HIGH/LOW)

  • اصل کار: زمانی که گاز هدف وجود دارد، مقاومت سنسور تغییر می‌کند و این تغییر به سیگنال الکتریکی تبدیل می‌شود.

⚙️ مشخصات فنی کلیدی

  • ولتاژ کاری: ۵V DC

  • جریان مصرف: ~150mA (در حالت پیش‌گرم)

  • خروجی‌ها:

    • خروجی آنالوگ (A0): ولتاژ متناسب با غلظت گاز

    • خروجی دیجیتال (D0): HIGH/LOW با آستانه قابل تنظیم

  • گازهای قابل تشخیص:

    • مونوکسید کربن (CO)

    • متان (CH₄)

    • الان گاز (LPG)

  • حساسیت: قابل تنظیم با پتانسیومتر روی برد

  • زمان پیش‌گرم: ~1-2 دقیقه (برای عملکرد پایدار)

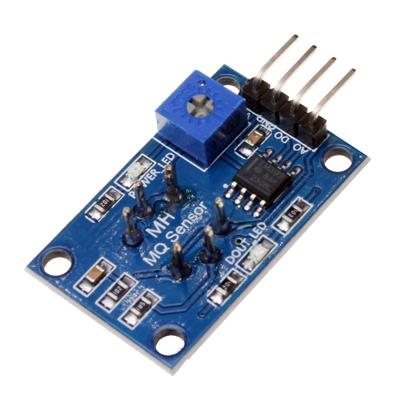

🧩 پین‌های اصلی

پین توضیح اتصال به آردوینو
VCC تغذیه مثبت (5V) 5V
GND زمین GND
A0 خروجی آنالوگ A0 (برای خواندن مقدار دقیق)
D0 خروجی دیجیتال D2 (برای تشخیص ساده وجود گاز)

⚠️ محدودیت‌های مهم

  • غیراختصاصی: به چندین گاز مختلف پاسخ می‌دهد و نمی‌تواند گاز خاصی را به طور دقیق تشخیص دهد.

  • نیاز به کالیبراسیون: برای تشخیص دقیق، در معرض گاز هدف و هوای تمیز کالیبره شود.

  • تأثیر دما و رطوبت: عملکرد آن تحت تأثیر شرایط محیطی قرار می‌گیرد.

  • پیش‌گرمایی:قبل از استفاده 1-2 دقیقه شود.

🎯 جمع‌بندی

ماژول MQ-9 یک سنسور ارزان و مفید برای تشخیص اولیه نشت گازهای خطرناک است. برای کاربردهای حساس و حیاتی (مانند هشدار دهنده نشت گاز در خانه) توصیه می‌شود از سنسورهای دقیق‌تر و اختصاصی‌تر استفاده شود. این ماژول بیشتر برای پروژه‌های آموزشی و نمونه‌سازی اولیه مناسب است.


مشخصات MQ-9 MODULE

MQ-9 MODULE از خانواده سنسور گاز می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • نوع سنسور Carbon Monoxide GAZ Sensors
  • حداقل ولتاژ کاری 5 ولت
  • حداکثر دمای عملیاتی +50 درجه سانتیگراد
  • حداقل دمای عملیاتی -20 درجه سانتیگراد


Features انتخاب ویژگی
Sensor Type Carbon Monoxide GAZ Sensors
(Min) Operating Supply Voltage 5 V ≤ = ≥
Minimum Operating Temperature -20 °C ≤ = ≥
Maximum Operating Temperature +50 °C ≤ = ≥
Brand Non-Brand
Package Module
