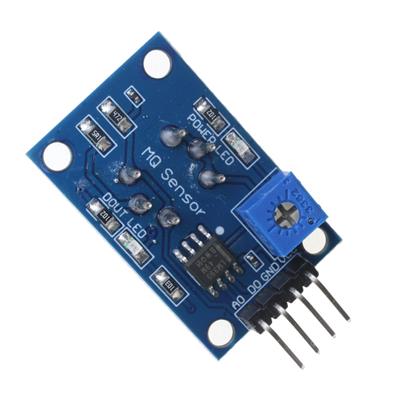

MQ-135 MODULE

MQ-135 Module

یک ماژول سنسور گاز مقاومتی است که به طور ویژه برای نظارت بر کیفیت هوای محیط طراحی شده است. این سنسور توانایی تشخیص طیف وسیعی از گازهای آلاینده را دارد و به عنوان یک سنسور "کیفیت هوا" شناخته می‌شود.

🧩 مشخصات کلی:

• نوع: سنسور گاز مقاومتی (Semiconductor Gas Sensor)

• تراشه اصلی: MQ-135

• خروجی: آنالوگ و دیجیتال

• منبع تغذیه: 5V DC

• گرمایش داخلی: دارد

⚙️ مشخصات فنی کلیدی:

• ولتاژ کاری: 5V ±0.1V

• جریان مصرف: ~150mA (برای گرمایش سنسور)

• گازهای قابل تشخیص:

  • NH3 (آمونیاک)

  • NOx (اکسیدهای نیتروژن)

  • CO2 (دی اکسید کربن)

  • دود و بخارات آلی

  • Smoke (دود سیگار)

• حساسیت: قابل تنظیم با پتانسیومتر

• مقاومت حسگر: 10KΩ-60KΩ (در هوای تمیز)

• زمان پیش‌گرمایش: 24-48 ساعت (برای پایداری کامل)

🔧 تنظیمات ماژول:

1. پتانسیومتر تنظیم حساسیت:

   • تنظیم آستانه تشخیص برای خروجی دیجیتال

   • چرخش در جهت عقربه های ساعت برای افزایش حساسیت

2. خروجی‌ها:

   • DO: خروجی دیجیتال (HIGH/LOW)

   • AO: خروجی آنالوگ (0-5V)

3. شاخص‌های وضعیت:

   • LED Power: نشانگر تغذیه

   • LED TTL: نشانگر تشخیص گاز

🔌 اتصالات ماژول:

• VCC: 5V DC

• GND: زمین

• DO: خروجی دیجیتال

• AO: خروجی آنالوگ

💡 کاربردهای اصلی:

• سیستم‌های نظارت بر کیفیت هوا

• تشخیص آلاینده‌های محیطی

• سیستم‌های تهویه مطبوع هوشمند

• مانیتورینگ محیط‌های صنعتی

• پروژه‌های اینترنت اشیاء (IoT)

• سیستم‌های هشدار آلودگی هوا

✅ مزایا:

• حساسیت به طیف وسیعی از آلاینده‌ها

• قیمت مقرون‌به‌صرفه

• پاسخگویی نسبتاً سریع

• خروجی دوگانه (آنالوگ و دیجیتال)

• سازگاری با پلتفرم‌های مختلف

⚠️ ملاحظات و محدودیت‌ها:

• نیاز به زمان پیش گرم کردن طولانی (24-48 ساعت)

• حساسیت به تغییرات رطوبت و دما

• عدم کالیبراسیون دقیق برای گازهای خاص

• نیاز به کالیبراسیون دوره‌ای

• مصرف انرژی نسبتاً بالا

• عدم تشخیص انتخابی گازها

🎯 جمع‌بندی نهایی:

ماژول MQ-135 یک سنسور مقرون‌به‌صرفه و مناسب برای نظارت کلی بر کیفیت هوا است. این ماژول برای کاربردهای غیرحساس و نظارتی عمومی ایده‌آل است، اما برای اندازه‌گیری‌های دقیق توصیه می شود از سنسورهای تخصصی‌تر استفاده شود. با در نظر گرفتن محدودیت‌های آن و انجام کالیبراسیون مناسب، می‌تواند عملکرد قابل قبولی ارائه دهد
