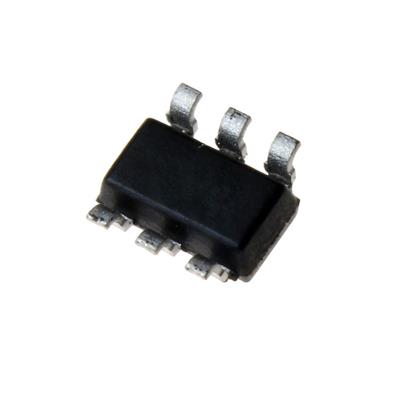

OB2263MP
یک کنترلر PWM (مدولاسیون عرض پالس) پیشرفته از نوع سوئیچینگ با ماسفت قدرت داخلی است که توسط On-Bright Electronics تولید میشود. این قطعه در پکیج فوقفشرده SOT-23-6 (SC-74) از نوع SMD/SMT ارائه میشود و برای پیادهسازی مبدلهای باک (Buck Converter) با جریان خروجی بالا در فضایی بسیار کوچک طراحی شده است. این IC با یکپارچهسازی ماسفت قدرت در داخل، راهحلی جمعوجور و کارآمد برای منابع تغذیه فشرده ارائه میدهد.
🧩 مشخصات کلی:
-
نوع: کنترلر PWM سوئیچینگ با ماسفت قدرت داخلی
-
توپولوژی: مبدل باک (Buck Converter) - کاهنده
-
فرکانس کاری: ۶۰ تا ۷۰ کیلوهرتز (محدوده ثابت و باریک)
-
ولتاژ تغذیه (Vcc): ۱۰ تا ۳۰ ولت
-
ولتاژ ورودی مجاز (Vin): ۴.۵ تا ۲۴ ولت
-
جریان خروجی: ۳ آمپر (با ماسفت داخلی)
-
تعداد خروجی: ۱ خروجی
-
نوع بستهبندی: SOT-23-6 (SC-74) - SMD/SMT
⚙️ مشخصات فنی کلیدی:
-
فرکانس کاری: ثابت در محدوده ۶۰ تا ۷۰ کیلوهرتز
-
حداکثر چرخه کاری (Duty Cycle): ۷۵٪ (مناسب برای توپولوژی باک با محدودیت کاهش ولتاژ)
-
محدوده ولتاژ خروجی قابل تنظیم: ۰.۸ تا ۱۵ ولت (با استفاده از فیدبک مقاومتی خارجی)
-
ولتاژ ورودی (Vin): محدوده ۴.۵ تا ۲۴ ولت
-
ولتاژ تغذیه IC (Vcc): محدوده ۱۰ تا ۳۰ ولت
-
جریان خروجی: تا ۳ آمپر (با ماسفت قدرت داخلی - بدون نیاز به ترانزیستور خارجی)
-
دمای کاری: ۲۰- تا ۸۵+ درجه سانتیگراد (محدوده صنعتی)
-
محافظت: دارای حفاظت در برابر اضافه جریان (OCP)، قفل کمولتاژ (UVLO) و خاموشی حرارتی (TSD)
💡 کاربردهای اصلی:
-
منابع تغذیه فشرده برای بردهای الکترونیکی (Point-of-Load)
-
مبدلهای DC-DC کاهنده با جریان بالا در فضای محدود
-
منابع تغذیه برای میکروکنترلرها، DSPها و FPGAها
-
درایورهای LED با جریان بالا (تا ۳ آمپر)
-
تجهیزات قابل حمل و باتریخور با نیاز به راندمان بالا
-
ماژولهای صنعتی فشرده با محدودیت فضا
-
منابع تغذیه برای تجهیزات مخابراتی و شبکه
-
بردهای توزیع قدرت در لوازم خانگی هوشمند
✅ مزایا:
-
یکپارچگی بالا: ماسفت قدرت ۳ آمپری داخلی، نیاز به قطعات خارجی را کاهش داده و طراحی را سادهتر میکند
-
پکیج فوقفشرده SOT-23-6: مناسب برای بردهای با فضای بسیار محدود و طراحیهای مدرن مینیاتوری
-
طراحی ساده: با حداقل قطعات خارجی (خازن، مقاومت، سلف و دیود) یک مبدل باک کامل ساخته میشود
-
محافظت جامع: شامل OCP، UVLO و TSD برای افزایش قابلیت اطمینان در شرایط مختلف
-
محدوده ولتاژ ورودی وسیع: کار از ۴.۵ تا ۲۴ ولت، پوشش دهنده اکثر ولتاژهای استاندارد
-
فرکانس ثابت: کاهش نویز و سادهسازی طراحی فیلترهای EMI
-
بازدهی خوب: طراحی بهینه برای راندمان بالا در جریانهای تا ۳ آمپر
🎯 جمعبندی:
OB2263MP یک راهحل یکپارچه و فوقفشرده از On-Bright Electronics برای مبدلهای باک (کاهنده) با جریان خروجی تا ۳ آمپر است. با یکپارچهسازی ماسفت قدرت در داخل پکیج SOT-23-6، این IC امکان طراحی منبع تغذیه DC-DC با حداقل قطعات خارجی و در فضایی بسیار کوچک را فراهم میکند. محدوده ولتاژ ورودی ۴.۵ تا ۲۴ ولت، آن را برای کاربردهای مختلف از جمله سیستمهای ۵، ۱۲ و ۲۴ ولت مناسب ساخته و فرکانس کاری ثابت ۶۰-۷۰ کیلوهرتز طراحی فیلترها را ساده میکند. حفاظتهای داخلی مانند اضافه جریان، قفل کمولتاژ و خاموشی حرارتی، عملکرد مطمئنی را در شرایط مختلف تضمین میکنند. این قطعه برای طراحانی که به دنبال یک مبدل باک فشرده، کمقطعه، کمهزینه و قابل اعتماد با جریان خروجی ۳ آمپر برای پروژههای صنعتی، تجاری و محصولات مصرفی هستند، انتخابی ایدهآل محسوب میشود. توجه به طراحی حرارتی مناسب با توجه به اتلاف توان ماسفت داخلی و استفاده از PCB با مس مناسب برای دفع حرارت توصیه میشود.
