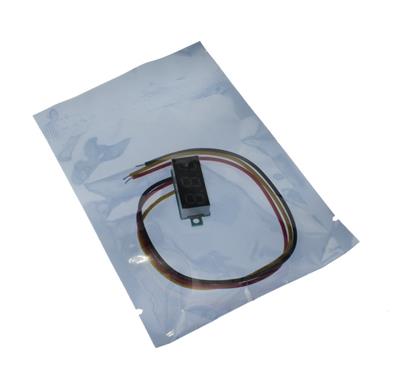

ماژول ولت متر dc قرمز

VOLTMETER MODULE R (احتمالاً منظور ماژول ولت‌متر دیجیتال 0-100V DC با کد R) است. جزئیات کلی آن به شرح زیر است:

۱. مشخصات کلی

• نوع: ماژول اندازه‌گیری ولتاژ DC

• محدوده اندازه‌گیری: ۰-۱۰۰V DC

• دقت: ±۱٪ (±۱ digit)

• ولتاژ کاری: ۴.۵-۳۰V DC (معمولاً از همان ولتاژ تحت اندازه‌گیری تغذیه می‌شود)

• نمایشگر: LCD 3 رقم (۰-۱۰۰V)

• رزولوشن: ۰.۱V (تا ۱۰۰V)

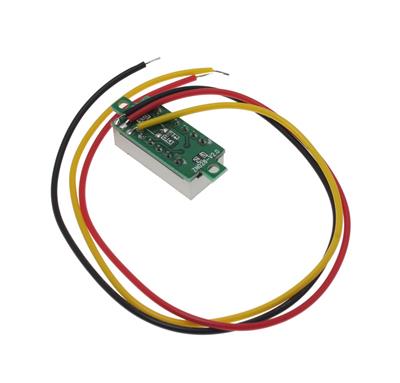

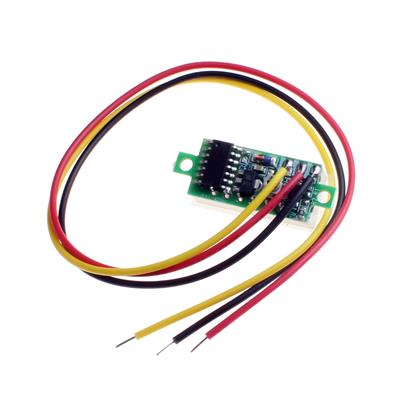

۲. پین‌های اتصال

• قرمز (VCC): تغذیه مثبت (۴.۵-۳۰V)

• مشکی (GND): زمین مشترک

• زرد (S+): ورودی سیگنال ولتاژ مثبت

• سبز (S-): ورودی سیگنال ولتاژ منفی (اختیاری)

۳. کاربردها

• مانیتورینگ ولتاژ باتری‌های سرب-اسید و لیتیوم

• سیستم‌های خورشیدی (سولار)

• منابع تغذیه آزمایشگاهی

• پروژه‌های رباتیک و الکترونیک

۴. مزایا

• قیمت بسیار ارزان

• نصب و راه‌اندازی آسان

• عدم نیاز به منبع تغذیه جداگانه

• مصرف جریان پایین (≈۳-۵mA)

۵. معایب

• دقت محدود (مناسب برای کاربردهای غیرحساس)

• عدم ایزولاسیون بین ورودی و تغذیه

• محدودیت در اندازه‌گیری ولتاژهای زیر ۴.۵V

۶. نحوه نصب

• VCC و GND: به منبع تغذیه متصل شوند (همان ولتاژ تحت اندازه‌گیری یا منبع جداگانه)

• S+: به نقطه‌ای با ولتاژ مثبت متصل شود

• S-: به زمین مدار متصل شود (اختیاری)

۷. نکات مهم

• حداکثر ولتاژ: از ۱۰۰V تجاوز نکند

• پلاریته: رعایت پلاریته در اتصال الزامی است

• نویز: در محیط‌های نویزی ممکن است نیاز به فیلتر داشته باشد

• کالیبراسیون: برخی مدل‌ها پتانسیومتر تنظیم دقت دارند

۸. نمونه‌های مشابه

• ماژول آبی: ولت‌متر ۰-۱۰۰V با نمایشگر آبی

• ماژول قرمز: ولت‌متر ۰-۱۰۰V با نمایشگر قرمز

• ماژول دوغلتونی: ولت‌متر و آمپرمتر ترکیبی

جمع‌بندی

این ماژول برای مانیتورینگ ساده ولتاژ DC در محدوده ۰-۱۰۰V مناسب است. برای کاربردهای حرفه‌ای یا اندازه‌گیری جریان، ماژول‌های ترکیبی ولت-آمپرمتر توصیه می‌شوند
