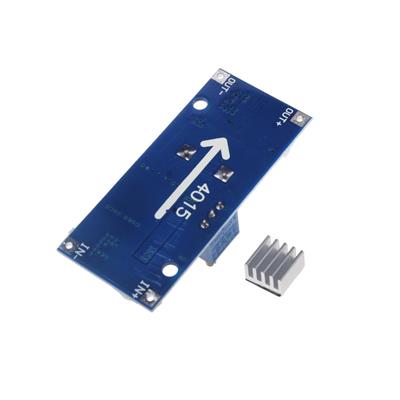

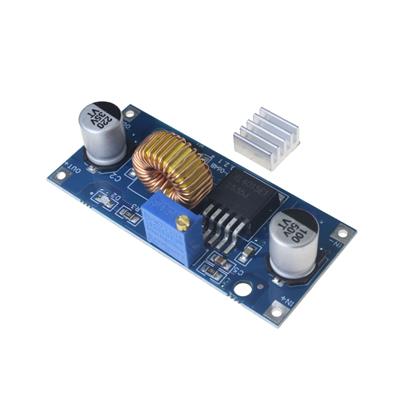

ماژول کاهنده ولتاژ 4-38 ولت به 1.25-36 ولت 5 آمپر

XL4015E1 STEP DOWN MODULE یک مبدل DC-DC کاهنده (Buck Converter) با کارایی بالا است که برای کاهش ولتاژ DC ورودی به سطح پایین‌تر با جریان خروجی بالا طراحی شده است. این ماژول مبتنی بر تراشه XL4015 ساخته شده و برای پروژه‌های قدرتمند ایده‌آل است.

🧩 مشخصات کلی:

• نوع: مبدل DC-DC کاهنده (Buck Converter)

• ولتاژ ورودی: 4V تا 38V DC

• ولتاژ خروجی: 1.25V تا 36V DC (قابل تنظیم)

• جریان خروجی: حداکثر 5A (پایدار)

• راندمان: تا 95% (بسته به شرایط کاری)

⚙️ مشخصات فنی کلیدی:

• تراشه اصلی: XL4015 (با قابلیت‌های حفاظتی)

• پین‌های اصلی:

  • IN+/IN-: ورودی DC

  • OUT+/OUT-: خروجی DC

  • پتانسیومتر: تنظیم ولتاژ خروجی

• فرکانس سوئیچینگ: 180kHz (ثابت)

• محافظت‌ها:

  • (Current Limiting)حفاظت حرارتی (Thermal Shutdown)

  • حفاظت اتصال کوتاه (Short Circuit Protection)

💡 کاربردهای اصلی:

• منابع تغذیه قدرتمند: تغذیه بردها و موتورها

• شارژر باتری: شارژ باتری‌های لیتیوم و سرب-اسید

• سیستم‌های روشنایی: تغذیه LEDهای پرقدرت

• پروژه‌های صنعتی: کنترل موتورهای DC

✅ مزایا:

• جریان خروجی بالا (5A پایدار)

• راندمان بسیار بالا (کمترین تلفات حرارتی)

• قیمت مناسب نسبت به توان خروجی

• نصب بسیار آسان

⚠️ محدودیت‌ها:

• نیاز به هیت‌سینک در جریان‌های بالا

• ولتاژ ورودی باید حداقل 1.5Vخروجی باشد

• نویز سوئیچینگ (فیلتر خروجی)

🔧 نحوه استفاده:

1. تنظیم ولتاژ خروجی:

   • با چرخاندن پتانسیومتر، ولتاژ را تنظیم کنید

   • با مولتی‌متر ولتاژ خروجی را چک کنید

2. اتصال بار:

   • مثبت بار به OUT+

   • منفی بار به OUT-

3. خنک‌کاری:

   • در جریان‌های بالای 2A از هیت‌سینک استفاده کنید

   • از خمیر حرارتی برای انتقال حرارت بهتر استفاده کنید

⚡ نکات مهم:

• حداقل اختلاف ولتاژ: ورودی باید حداقل 1.5V高于 خروجی باشد

• جریان ورودی: از منبعی با جریان کافی استفاده کنید (حداقل 20% جریان خروجی)

• فیلتر نویز: برای کاربردهای حساس، یک خازن 100μF به خروجی اضافه کنید

🔍 مدل‌های مشابه:

• LM2596: جریان پایین‌تر (3A) با راندمان کمتر

• XL6009: مبدل boost (افزایشی)

• XL4016: نسخه پیشرفته‌تر با قابلیت‌های بیشتر

🎯 جمع‌بندی:

ماژول XL4015E1 برای پروژه‌های پرتوان که نیاز به ولتاژ پایین با جریان بالا دارند، بهترین انتخاب است. این ماژول especially برای شارژرهای سریع و سیستم‌های صنعتی مناسب است.
