1N4006

نام کارخانه‌ای:
1N4006
پکیج:
DO-204AL DO-41

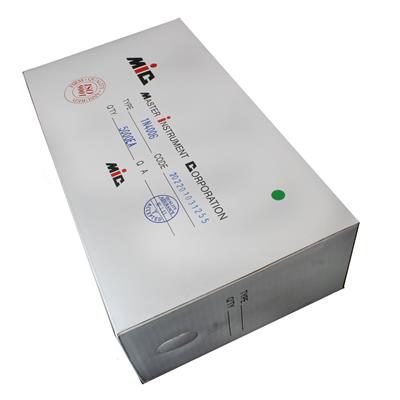

بسته‌بندی:
Tape & Box - 5,000 عدد
حداقل:
3 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات 1N4006

1N4006 از خانواده یکسو کننده می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند MIC Electronic
  • پکیج DO-204AL (DO-41)
  • ولتاژ مستقیم 1.1 ولت
  • نوع پیکربندی Single
  • زمان پاسخگویی 2 میکرو ثانیه
  • جریان 1.0 آمپر
  • ولتاژ معکوس 800 ولت
  • نوع نصب روی برد Through Hole
  • حداقل دمای عملیاتی -65 درجه سانتیگراد
  • حداکثر دمای عملیاتی +175 درجه سانتیگراد
  • نوع Standard Recovery Rectifier

1N4006
یک دیود یکسوکننده استاندارد با بازیابی معمولی (Standard Recovery Rectifier) از سری معروف 1N400x است که توسط شرکت MIC Electronic تولید می‌شود. این قطعه در پکیج استوانه‌ای محوری DO-204AL (معروف به DO-41) ارائه می‌شود و برای کاربردهای یکسوسازی عمومی با فرکانس پایین طراحی شده است.

🧩 مشخصات کلی:

  • نوع: دیود یکسوکننده با بازیابی استاندارد (Standard Recovery Rectifier)

  • پیکربندی: تکی (Single)

  • ولتاژ معکوس پیک (Vrrm): 800 ولت

  • جریان مستقیم میانگین (If): 1 آمپر

  • نوع نصب: Through-Hole (سوراخ‌کار)

  • پکیج: DO-204AL (DO-41)

  • دمای کاری: 65- تا 175+ درجه سانتی‌گراد

⚙️ مشخصات فنی کلیدی:

  • حداکثر ولتاژ معکوس تکراری (Vrrm): 800 ولت

  • جریان مستقیم (If): 1 آمپر

  • زمان بازیابی معکوس (Trr): 2 میکروثانیه (μs) [2000 نانوثانیه]

  • افت ولتاژ مستقیم (Vf): حداکثر 1.1 ولت (در جریان 1 آمپر)

  • دمای اتصال (Tj): 65- تا 175+ درجه سانتی‌گراد

💡 کاربردهای اصلی:

  • یکسوسازی شبکه (Line Rectification): تبدیل AC به DC در فرکانس پایین (50/60Hz)، مناسب برای ولتاژهای ورودی بالا (220 ولت AC و بالاتر)

  • منابع تغذیه خطی (Linear Power Supplies): به عنوان دیود یکسوساز پل

  • شارژرهای باتری ساده: با جریان کم و ولتاژ بالا

  • محافظت در برابر قطبیت معکوس (Reverse Polarity Protection): در مدارات DC با ولتاژ بالا

  • دیود هرزگرد (Freewheeling Diode): در رله‌ها، شیربرقی‌ها و موتورهای DC کوچک

  • مدارهای جداکننده و بایاس

  • تعمیرات الکترونیک مصرفی: لوازم خانگی، تلویزیون و تجهیزات صوتی

✅ مزایا:

  • ولتاژ معکوس 800 ولت: مناسب برای یکسوسازی مستقیم شبکه برق شهری (220 ولت AC) با حاشیه اطمینان بالا و کاربردهای ولتاژ بالا

  • قطعه‌ای استاندارد و جهانی: عضوی از خانواده پرکاربرد 1N400x

  • پکیج استاندارد DO-41: نصب آسان و استحکام مکانیکی خوب

  • محدوده دمایی فوق‌العاده وسیع: عملکرد از 65- تا 175+ درجه سانتی‌گراد

🎯 جمع‌بندی:
1N4006 یک دیود یکسوکننده استاندارد کلاسیک و بسیار پرکاربرد از سری معروف 1N400x است که با ارائه ولتاژ کاری 800 ولت و جریان 1 آمپر، انتخابی مطمئن برای مصارف عمومی یکسوسازی با فرکانس پایین محسوب می‌شود. این قطعه در پکیج محوری DO-41، ترکیب مناسبی از استحکام فیزیکی و مدیریت حرارتی را برای توان‌های پایین فراهم می‌کند. زمان بازیابی 2 میکروثانیه آن را برای کاربردهای فرکانس پایین مناسب می‌سازد. با وجود معرفی دیودهای پیشرفته‌تر، 1N4006 همچنان به دلیل تعادل عالی بین هزینه، در دسترس بودن، ولتاژ بالای 800 ولت و محدوده دمایی وسیع (175+ درجه)، یکی از گزینه‌های محبوب در تعمیرات و پروژه‌های الکترونیکی عمومی به شمار می‌رود. توجه به جهت نصب صحیح (نوار کاتد) و رعایت فاصله از PCB برای خنک‌سازی بهتر در جریان‌های نزدیک به حداکثر توصیه می‌شود.



Features انتخاب ویژگی
Forward Current (If) 1.0 A ≤ = ≥
Recovery Time 2 μs ≤ = ≥
Reverse Voltage (Vrrm) 800 V ≤ = ≥
Forward Voltage (Vf) 1.1 V ≤ = ≥
Configuration Single
Type Standard Recovery Rectifier
Mounting Style Through Hole
Minimum Operating Temperature -65 °C ≤ = ≥
Maximum Operating Temperature +175 °C ≤ = ≥
Brand MIC Electronic
Package DO-204AL (DO-41)
