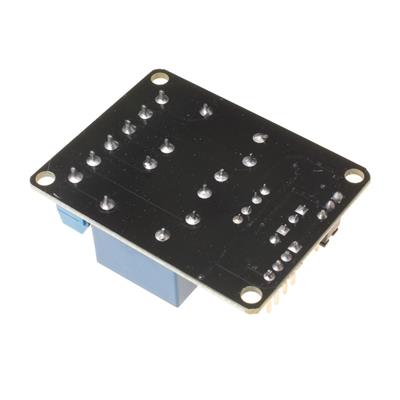

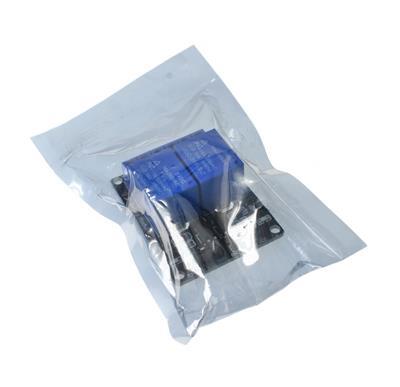

ماژول رله 5 ولت دو کانال

RELAY MODULE 5V 2CHANNEL یک ماژول رله دو کاناله با ولتاژ کنترل ۵V است. جزئیات کلی آن به شرح زیر است:

۱. مشخصات کلی

• نوع: ماژول رله الکترومکانیکی

• تعداد کانال: ۲ عدد (مستقل)

• ولتاژ کنترل: ۵V DC

• جریان سوئیچینگ: تا ۱۰A (بسته به مدل)

۲. ویژگی‌های کلیدی

• ایزولاسیون نوری (Optocoupler): جداسازی مدار کنترل و بار

• دیود محافظ (Flyback Diode): حفاظت در برابر ولتاژ معکوس

• LED نشانگر: وضعیت هر رله را نمایش می‌دهد

• پایه‌های استاندارد: با بردهای آردوینو و Raspberry Pi

۳. کاربردها

• کنترل روشنایی و لوازم خانگی

• سیستم‌های اتوماسیون صنعتی

• پروژه‌های رباتیک

• کنترل موتورها و پمپ‌ها

۴. پین‌های اتصال

• VCC: تغذیه ۵V برای مدار کنترل

• GND: زمین مشترک

• IN1: پایه کنترل رله ۱ (فعال با LOW یا HIGH)

• IN2: پایه کنترل رله ۲

• ترمینال‌های بار:

  • COM: ترمینال مشترک

  • NO: Normally Open (باز در حالت عادی)

  • NC: Normally Closed (بسته در حالت عادی)

۵. مزایا

• ایزولاسیون کامل بین کنترل و بار

• نصب و راه‌اندازی بسیار آسان

• قیمت مناسب

• قابلیت سوئیچینگ بارهای AC و DC

۶. معایب

• مصرف جریان نسبتاً بالا (≈۷۰mA per relay)

• سرعت سوئیچینگ پایین (نسبت به رله‌های حالت جامد)

• تولید نویز الکتریکی هنگام سوئیچینگ

۷. نکات مهم

• بار AC: هنگام کار با ولتاژ بالا احتیاط شود.

• حفاظت اضافه: برای بارهای inductive (مانند موتورها) از Snubber Circuit استفاده شود.

• منبع تغذیه: از منبعی با جریان کافی (حداقل ۱۵۰mA برای ماژول) استفاده شود.

۸. نمونه‌های مشابه

• ۱ کاناله: برای پروژه‌های ساده‌تر

• ۴ کاناله: برای کنترل چندین دستگاه

• رله حالت جامد (SSR): برای سوئیچینگ پرسرعت

جمع‌بندی

این ماژول برای کنترل بارهای پرتوان با سیگنال کم‌توان ایده‌آل است. برای کار با ولتاژهای بالا، رعایت نکات ایمنی الزامی است.
