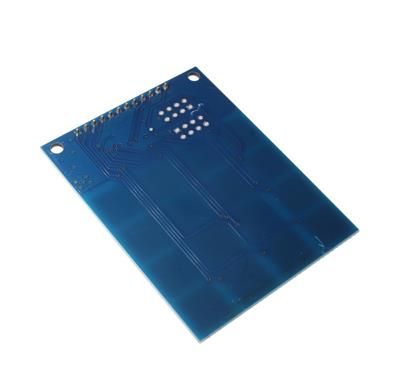

کلید تاچ خازنی TTP229

TTP229 یک ماژول حسگر لمسی کاپاسیتیو (Capacitive Touch) با قابلیت تشخیص چندلمسی است. جزئیات کلی آن به شرح زیر است:

۱. مشخصات کلی

• تراشه اصلی: TTP229-BSBR (TonTouch Technology)

• تعداد کانال: ۱۶ کانال لمسی (پشتیبانی از ۱۶ کلید)

• ولتاژ کاری: ۲.۴V - ۵.۵V

• مصرف جریان: ≈۱.۵μA در حالت Sleep (بسته به پیکربندی)

• رابط خروجی: I2C یا Serial (بسته به پین‌های پیکربندی)

۲. ویژگی‌های کلیدی

• حساسیت قابل تنظیم: از طریق کانفیگ SPS0-SPS3

• حالت‌های کاری: Key Mode / Matrix Mode

• پشتیبانی از لمس همزمان: تا ۸ کلید (در برخی مدل‌ها)

• جبران سازی خودکار: برای شرایط محیطی مختلف

۳. کاربردها

• صفحه‌کلیدهای لمسی جایگزین کلیدهای مکانیکی

• کنترلرهای صنعتی با قابلیت ضد آب

• دستگاه‌های پزشکی و آزمایشگاهی

• اینترفیس کاربری مدرن در گجت‌ها

۴. پین‌های اصلی

• VCC: تغذیه ۲.۴V - ۵.۵V

• GND: زمین

• SCL/SDO: پین کلاک/داده (بسته به حالت)

• SDO: پین داده خروجی

• TP0-TP15: پین‌های سنسور لمسی (۱۶ کانال)

۵. مزایا

• عمر طولانی (بدنبالجز مکانیکی)

• مقاوم در برابر رطوبت و گردوغبار

• نویزپذیری پایین

• راه‌اندازی نسبتاً آسان

۶. معایب

• حساسیت به نویز الکترومغناطیسی

• نیاز به کالیبراسیون اولیه

• قیمت بالاتر نسبت به کلیدهای مکانیکی

۷. نکات مهم

• طراحی PCB: پدهای لمسی باید با ابعاد استاندارد طراحی شوند.

• ضد نویز: افزودن لایه محافظ (Shielding) در محیط‌های صنعتی.

• کالیبراسیون: تنظیم حساسیت بر اساس ضخامت پنل رویی.

۸. حالت‌های پیکربندی

• I2C Mode: آدرس ۰x۵۷ (قابل تغییر)

• Serial Mode: خروجی داده سریال

• Key Mode: خروجی مستقیم کلیدها

• Matrix Mode: خروجی ماتریسی ۴×۴

جمع‌بندی

این ماژول برای جایگزینی کلیدهای مکانیکی در محیط‌های حساس یا طراحی‌های مدرن عالی است. برای کاربردهای حرفه‌ای، نسخه‌های TTP233 (تک کلید) یا TTP224 (۴ کلید) نیز موجود هستند
