1N5818

1N5818

یک دیود شاتکی «متعادل و هوشمند» از برند معتبر MIC Electronic است که دقیقاً در پله‌ای بالاتر از مدل 1N5817 قرار می‌گیرد. این قطعه با توان عبور جریان ۱ آمپر و تحمل ولتاژ معکوس ۳۰ ولت، طراحی شده تا شکاف بین مدل‌های ولتاژ پایین و ولتاژ متوسط را پر کند. با افت ولتاژ ناچیز ۰.۵۰ ولت، این دیود همچنان در رده قطعات فوق‌بهینه (High Efficiency) قرار دارد و انتخابی عالی برای بردهای پایه‌دار (Through Hole) است.

🧩 مشخصات کلی:

- نوع قطعه: Schottky Barrier Rectifier
- آرایش: Single
- جریان مستقیم (If): 1 A
- ولتاژ معکوس (Vrrm): 30 V (ایمن‌تر برای سیستم‌های ۱۲ ولتی)
- ولتاژ مستقیم (Vf): 0.50 V (بسیار بهینه)
- نوع نصب: Through Hole (نصب در سوراخ برد / DIP)
- پکیج: DO-204AL (معروف به DO-41)

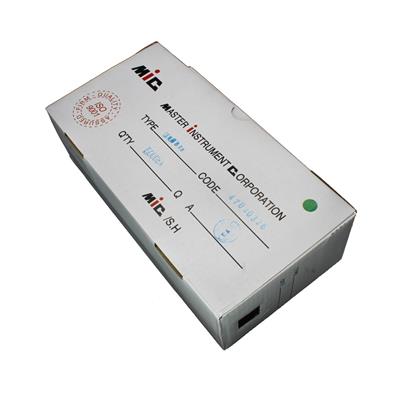

- برند: MIC Electronic
- بازه دمای کاری: ۶۵- تا ۱۵۰+ درجه سانتی‌گراد

⚙️ ویژگی‌های فنی:

- حاشیه امنیت بهتر: نسبت به مدل 1N5817 (که ۲۰ ولت بود)، این دیود تا ۳۰ ولت را تحمل می‌کند. این ۱۰ ولت اضافه، امنیت مدار شما را در برابر نوسانات لحظه‌ای ولتاژ در سیستم‌های ۱۲ و ۱۵ ولتی به شدت بالا می‌برد.
- توازن بین افت ولتاژ و امنیت: با وجود افزایش تحمل ولتاژ، افت ولتاژ مستقیم آن تنها ۰.۰۵ ولت افزایش یافته (به ۰.۵۰ ولت رسیده) که همچنان راندمانی خیره‌کننده را تضمین می‌کند.
- کیفیت ساخت MIC: استفاده از سیلیکون با خلوص بالا باعث شده تا جریان نشتی معکوس در این قطعه بسیار ناچیز باشد، که برای مدارهای کم‌مصرف حیاتی است.
- تحمل دمایی استثنایی: همانند برادران بزرگترش، تا ۱۵۰ درجه سانتی‌گراد دوام می‌آورد که نشان از جان‌سخت بودن قطعه دارد.

💡 کاربردهای اصلی:

- یکسوسازی خروجی در آداپتورها و شارژرهای ۱۲ ولت
- مدارات محافظت از باتری در برابر اتصال کوتاه یا معکوس
- مبدل‌های ولتاژ DC-DC کوچک و کارآمد
- منابع تغذیه سوئیچینگ فرکانس بالا (فرکانس‌های بالای ۱۰۰ کیلوهرتز)
- استفاده در تجهیزات صوتی و ابزارهای اندازه‌گیری حساس

✅ مزایا:

- راندمان بالا: گرمای تولیدی بسیار کم است که طول عمر مدار را افزایش می‌دهد.
- ایمنی در ولتاژ: مناسب برای کارکرد مداوم در سیستم‌های ۱۲ ولت با حاشیه امنیت ۲.۵ برابر.
- سرعت بی‌نظیر: سوئیچینگ آن به قدری سریع است که برای سیگنال‌های فرکانس بالا هیچ تأخیری ایجاد نمی‌کند.
- استاندارد جهانی: پکیج DO-41 آن در تمامی بردهای استاندارد و فیبرهای استخوانی به راحتی جای می‌گیرد.

🎯 جمع‌بندی:

اگر به دنبال دیودی هستید که هم «راندمان بالای سری 1N5817» را داشته باشد و هم «خیالتان از بابت نوسانات ولتاژ ورودی راحت‌تر باشد»، 1N5818 بهترین انتخاب میانی شماست. این قطعه توازنی طلایی بین قدرت، امنیت و بازدهی برقرار کرده است.
