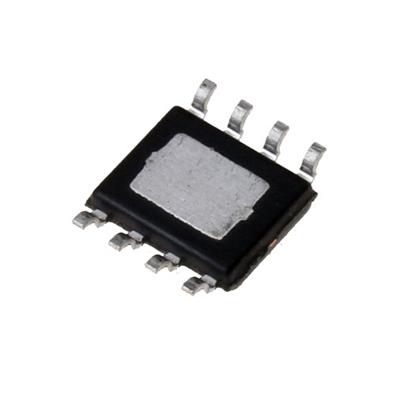

MP1584EN-LF-Z

 MP1584EN-LF-Z

یک رگولاتور سوئیچینگ کاهنده (Buck) مجتمع، همه‌کاره و محبوب با قیمت مناسب. این قطعه یک راه‌حل متعادل و پرکاربرد ارائه می‌دهد که عملکرد خوب، جریان کافی و سادگی نسبی طراحی را در یک پکیج استاندارد و در دسترس ترکیب می‌کند. آی سی MP1584EN به‌ویژه در جامعه سازندگان (Maker) و برای کاربردهای نیمه‌صنعتی محبوبیت گسترده‌ای دارد.

🧩 مشخصات کلی:

• نوع: رگولاتور سوئیچینگ کاهنده (Buck Switching Regulator)

• توپولوژی: باک (Buck) - غیرسنکرون (Asynchronous)، نیاز به دیود شاتکی خارجی دارد.

• ولتاژ خروجی: قابل تنظیم از 3.3V تا 25V (از طریق تقسیم مقاومتی خارجی)

• جریان خروجی نامی: 3 A پیوسته

• ولتاژ ورودی گسترده: 4.5V تا 28V DC

• نوع بسته‌بندی: SO-8 (SOP-8) - پکیج SMD رایج

• برند/سازنده: Monolithic Power Systems (MPS)

⚙️ مشخصات فنی کلیدی:

• محدوده ولتاژ ورودی: 4.5V تا 28V (مناسب برای منابع 5V, 12V, 24V)

• محدوده ولتاژ خروجی: 3.3V تا 25V (باید از ورودی کمتر باشد)

• جریان خروجی پیوسته: تا 3A (مشروط به مدیریت حرارتی مناسب)

• ولتاژ مرجع داخلی: 0.8V (پایین و دقیق)

• محافظ‌های داخلی: محافظ حرارتی (Thermal Shutdown) و محافظ جریان (Current Limit).

• محدوده دمای کاری: -20°C تا +85°C (رده تجاری گسترده، نه صنعتی کامل)

• پکیج / سایز: SO-8 (پکیج SMD 8 پایه استاندارد، فاقد پد حرارتی اختصاصی)

💡 کاربردهای اصلی:

• بردهای توسعه و پروژه‌های سازندگان (Maker): قلب بسیاری از ماژول‌های تنظیم‌کننده DC-DC آماده و ارزان‌قیمت.

• منابع تغذیه عمومی: تبدیل ورودی 12V یا 24V به 5V یا 3.3V برای میکروکنترلرها، سنسورها و مدارهای منطقی.

• درایو موتورهای DC، فن‌ها و سلونوئیدها با توان متوسط.

• شارژرهای باتری و سیستم‌های مدیریت توان (Power Management) در رباتیک و سیستم‌های متحرک.

• تجهیزات صوتی و تصویری: تأمین ولتاژهای مختلف برای آمپلی‌فایرها و ماژول‌ها.

• جایگزین کارآمد برای رگولاتورهای خطی در مواردی که اختلاف ولتاژ ورودی و خروجی قابل توجه است.

✅ مزایا:

• تعادل عالی قیمت و عملکرد: مقرون‌به‌صرفه و در عین حال قوی برای اکثر نیازهای عمومی.

• ولتاژ ورودی وسیع (تا 28V): پوشش خوبی برای منابع تغذیه رایج.

• یکپارچه‌سازی سوئیچ High-Side: MOSFET قدرت داخل آی سی قرار دارد.

• سادگی نسبی طراحی: مدار نمونه ساده و مشخص در دیتاشیت.

• در دسترس بودن بسیار بالا: به‌طور گسترده در بازار و به صورت ماژول آماده موجود است.

🎯 جمع‌بندی:
آی سی رگولاتور سوئیچینگ MP1584EN-LF-Z در پکیج SO-8، یک سرباز خط مقدم قابل اعتماد و همه‌فن‌حریف در دنیای مبدل‌های DC-DC است. این قطعه، قدرت کافی (3A)، انعطاف‌پذیری خوب و هزینه پایین را در یک فرم‌فاکتور استاندارد ارائه می‌دهد. انتخاب آن برای پروژه‌های آموزشی، نمونه‌سازی اولیه، محصولات تجاری با حجم متوسط و هر جایی که تعادل بین هزینه، اندازه و عملکرد کلیدی است، یک انتخاب محبوب و منطقی محسوب می‌شود. موفقیت در استفاده از آن مستلزم رعایت اصول اولیه مدیریت حرارتی در PCB و انتخاب دقیق قطعات جانبی (سلف و دیود) است. به دلیل محبوبیت، منابع یادگیری و نمونه‌های طراحی برای آن به وفور یافت می‌شود.
