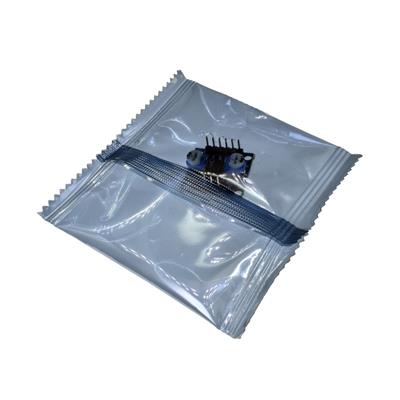

ماژول آمپلی فایر 5 وات 2 کاناله

نام کارخانه‌ای:

PAM8406 MODULE

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
اسناد:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


PAM8406 MODULE یک ماژول تقویت کننده صوتی دیجیتال کلاس D است که برای تقویت سیگنال‌های صوتی در دستگاه‌های قابل حمل و پروژه‌های الکترونیکی استفاده می‌شود. این ماژول بر پایه تراشه PAM8406 ساخته شده و به دلیل راندمان بالا و کوچک محبوب است.


🧩 مشخصات کلی:

  • نوع: تقویت کننده صوتی استریو کلاس D

  • ولتاژ کاری: 2.5V تا 5.5V ( با 5V کار می‌کند)

  • توان خروجی: 3W × 2 کانال (در بار 4Ω)

  • راندمان: تا 90% (تلفات حرارتی کم)

  • ابعاد: بسیار کوچک (معمولاً ~20mm × 20mm)


⚙️ مشخصات فنی کلیدی:

  • امپدانز ورودی: ~10kΩ

  • نسبت سیگنال به نویز (SNR): >80dB

  • پین‌های اصلی:

    • VCC/GND: تغذیه

    • L-IN, R-IN: ورودی‌های چپ و راست

    • L-OUT, R-OUT: خروجی‌های چپ و راست

    • SD: خاموش/روشن (Shutdown Mode)

  • محافظت:

    • محافظت در برابر اتصال کوتاه

    • محافظت در برابر اضافه دما


💡 کاربردهای اصلی:

  • بلندگوهای قابل حمل: تقویت صدا در اسپیکرهای کوچک

  • پروژه‌های Arduino/Raspberry Pi: اتصال به خروجی صوتی میکروکنترلر

  • دستگاه‌های پوشیدنی: هدفون‌های بی‌سیم، گجت‌های صوتی

  • اسباب‌بازی‌های الکترونیکی: پخش صدا با کیفیت قابل قبول


 مزایا:

  • مصرف توان بسیار پایین (مناسب برای باتری)

  • اندازه بسیار کوچک

  • قیمت بسیار ارزان

  • نصب آسان بدون نیاز به تنظیمات پیچیده


⚠️ محدودیت‌ها:

  • خروجی محدود (حداکثر 3W در هر کانال)

  • حساسیت به نویز اگر سیم‌کشی ضعیف باشد

  • عدم پشتیبانی از ورودی آنالوگ قوی (نیاز به پیش‌تقویت کننده در برخی موارد)


 نکات مهم:

  • کاهش نویز:

    • یک خازن 100-470μF موازی با تغذیه قرار دهید.

    • از سیم‌کشی کوتاه و shielded برای ورودی استفاده کنید.

  • محدودیت ولتاژ:

    • از تجاوز از ولتاژ 5.5V خودداری کنید (به ماژول آسیب می‌زند).


🔍 مدل‌های مشابه:

  • PAM8403: نسخه 3W با عملکرد مشابه

  • PAM8610: نسخه 10W با توان بالاتر

  • LM386: تقویت کننده آنالوگ کلاس AB (راندمان پایین‌تر)


🎯 جمع‌بندی:

ماژول PAM8406 برای پروژه‌های صوتی کم‌مصرف و جمع‌وجور گزینه‌ای ایده‌آل است. این ماژول especially برای دستگاه‌های قابل حمل و پروژه‌های مبتدی مناسب است


مشخصات ماژول آمپلی فایر 5 وات 2 کاناله

ماژول آمپلی فایر 5 وات 2 کاناله از خانواده ماژول صوتی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 2.5 ولت
  • توان خروجی 10 وات
  • نوع Digital Amplifier Module


Features انتخاب ویژگی
Output Power 10 W =
(Min) Operating Supply Voltage 2.5 V =
Type Digital Amplifier Module
Brand Non-Brand
Package Module
