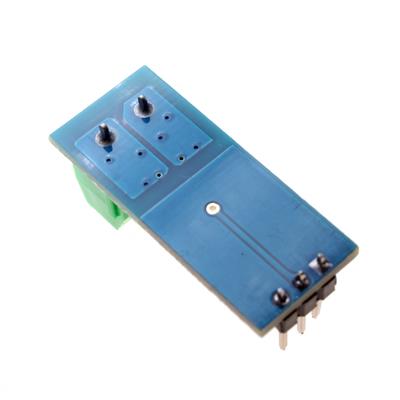

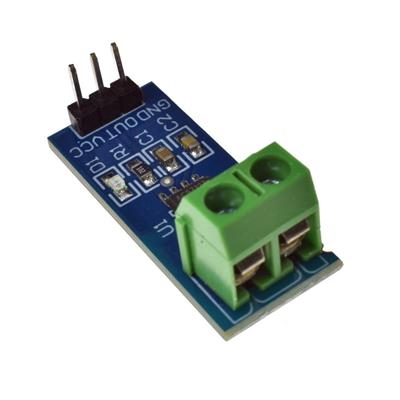

ماژول سنسور جريان 30 آمپر

ACS712 CURRENT SENSOR 30A یک سنسور اندازه‌گیری جریان AC/DC بر اساس اثر هال (Hall Effect) است که برای اندازه‌گیری جریان تا 30 آمپر بدون نیاز به تماس فیزیکی با مدار طراحی شده است. این سنسور ایزولاسیون گالوانیک بین مدار اندازه‌گیری و مدار قدرت ایجاد می‌کند.

🧩 مشخصات کلی:

• نوع: سنسور جریان اثر هال (Hall-Effect Based)

• ولتاژ کاری: 5V DC

• محدوده اندازه‌گیری: ±30A (AC/DC)

• خروجی: آنالوگ (ولتاژ متناسب با جریان)

• حساسیت: 66mV/A (برای مدل 30A)

• ایزولاسیون: 2.1kV RMS (بین پایه‌ها و سنسور)

⚙️ مشخصات فنی کلیدی:

• پین‌های اصلی:

  • VCC: تغذیه 5V

  • GND: زمین

  • OUT: خروجی آنالوگ

• ولتاژ خروجی در حالت صفر: VCC/2 ( typically 2.5V)

• پاسخ فرکانسی: 80kHz (برای سیگنال‌های متغیر سریع)

• خطی بودن: 1.5% (در کل محدوده)

💡 کاربردهای اصلی:

• مانیتورینگ مصرف انرژی: اندازه‌گیری جریان دستگاه‌ها

• محافظت از اضافه بار: قطع مدار در صورت جریان بیش‌ازحد

• کنترل موتور: اندازه‌گیری جریان موتورهای DC/AC

• شارژر باتری: نظارت بر جریان شارژ/دشارژ

✅ مزایا:

• ایزولاسیون کامل (امنیت بالا)

• اندازه‌گیری بدون تماس (بدون تلفات توان)

• پاسخ سریع به تغییرات جریان

• قیمت مناسب

⚠️ محدودیت‌ها:

• نویزپذیری (نیاز به فیلترگذاری)

• Offset ولتاژ (نیاز به کالیبراسیون)

• حساسیت به میدان‌های مغناطیسی خارجی

🔍 مدل‌های مشابه:

• ACS712 5A: حساسیت 185mV/A (برای جریان‌های کوچک)

• ACS712 20A: حساسیت 100mV/A

• INA219: سنسور جریان با رابط I2C و دقت

🎯 جمع‌بندی:

سنسور ACS712 30A برای اندازه‌گیری جریان‌های بالا با ایزولاسیون کامل گزینه‌ای ایده‌آل است. این سنسور به خصوص برای پروژه‌های قدرت و کنترل موتور مناسب است
