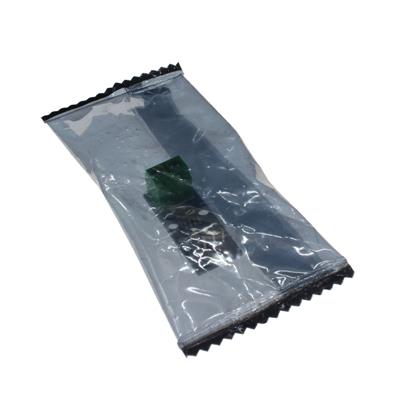

ماژول سنسور جريان 5 آمپر

ACS712 یک سنسور جریان آنالوگ بر اساس اثر هال است. جزئیات کلی آن به شرح زیر است:

۱. مشخصات کلی

• نوع: سنسور جریان آنالوگ (Effect Hall)

• رنج اندازه‌گیری: ۵A (مدل ۵A)

• ولتاژ کاری: ۵V DC

• خروجی: آنالوگ (ولتاژ متناسب با جریان)

• حساسیت: ۱۸۵mV/A (برای مدل ۵A)

• پاسخ فرکانسی: ۸۰kHz

۲. ویژگی‌های کلیدی

• ایزولاسیون گالوانیک: جداسازی مدار اندازه‌گیری و بار

• اندازه‌گیری جریان AC/DC

• عدم اتلاف توان: مقاومت داخلی بسیار پایین (۱.۲mΩ)

• حفاظت در برابر اتصال کوتاه

۳. کاربردها

• سیستم‌های کنترل موتور

• شارژرهای هوشمند

• پروژه‌های انرژی خورشیدی

۴. پین‌های اتصال

• VCC: تغذیه ۵V

• GND: زمین

• OUT: خروجی آنالوگ

• IP+: ورودی جریان مثبت

• IP-: ورودی جریان منفی

۵. نحوه کار

• خروجی در حالت بی‌باری: ۲.۵V (نصف ولتاژ تغذیه)

• جریان مثبت: خروجی > ۲.۵V

• جریان منفی: خروجی < ۲.۵V

۶. مزایا

• اندازه‌گیری جریان بدون قطع مدار

• پاسخ سریع

• قیمت مناسب

• مناسب برای جریان‌های نسبتاً پایین

۷. معایب

• حساسیت به میدان‌های مغناطیسی خارجی

• نویزپذیری نسبتاً بالا

• نیاز به کالیبراسیون اولیه

۸. نکات مهم

• فیلتر پایین‌گذر: اضافه کردن خازن ۱۰۰nF بین پایه OUT و GND برای کاهش نویز.

• کالیبراسیون: اندازه‌گیری خروجی در حالت بدون جریان (باید ۲.۵V باشد).

• تغذیه پایدار: استفاده از منبع تغذیه با نویز کم.

۹.  جایگزین‌های مشابه

• ACS713: نسخه به‌روزرسانی‌شده با نویز کمتر

• INA219: سنسور جریان با رابط I2C و دقت بالا

• WCS1800: سنسور اثر هال با رنج جریان بالاتر

جمع‌بندی

این سنسور برای پروژه‌های اندازه‌گیری جریان تا ۵A مناسب است. برای جریان‌های بالاتر، مدل‌های ۲۰A یا ۳۰A این سنسور توصیه می‌شود. برای دقت، از سنسورهای با رابط دیجیتال (مانند INA219) استفاده کنید
