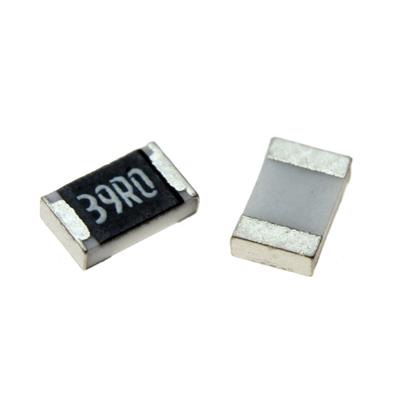

RESISTOR 39OHMS 0805 1% SMD

یک مقاومت ثابت با دقت بالا و مقدار مقاومت پایین از نوع SMD. این قطعه در پکیج مستحکم‌تر 0805 ارائه می‌شود که توان بالاتر و حاشیه امنیت بهتری را برای کاربردهایی که نیاز به دقت و پایداری در محدوده اهم‌های پایین دارند، فراهم می‌کند. مقاومت 39 اهم یک مقدار استاندارد و مفید است که اغلب در مدارهای تطبیق امپدانس، سنس جریان و درایو استفاده می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 39 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 39Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری DC: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان با دقت متوسط (Current Sense): برای اندازه‌گیری جریان‌های متوسط (حدود ده‌ها تا صدها میلی‌آمپر) با ایجاد افت ولتاژ قابل اندازه‌گیری مناسب (مثلاً 390mV در 10A).

• مقاومت تطبیق امپدانس (Impedance Matching): برای تطبیق خطوط انتقال سیگنال که به امپدانس نزدیک به 50Ω نیاز دارند (اغلب در ترکیب با مقادیر دیگر).

• مقاومت تخلیه (Damping Resistor) دقیق: برای کاهش Overshoot و Ringing در خطوط سیگنال و تغذیه در فرکانس‌های بالا.

• مقاومت Pull-up/Pull-down دقیق با قابلیت درایو جریان: برای خطوطی که نیاز به پاسخ سریع و سطح ولتاژ دقیق دارند.

• مقاومت فیدبک در رگولاتورهای جریان یا ولتاژ دقیق.

• کاربردهای عمومی در مدارهای دقیق آنالوگ و دیجیتال که به مقدار مقاومت پایین با خطای کم نیاز دارند.

✅ مزایا:

• دقت بالا (1%) در محدوده مقاومت پایین: اطمینان از صحت اندازه‌گیری جریان یا تطبیق امپدانس.

• پکیج 0805 با توان بالاتر (125mW): تحمل جریان بیشتری نسبت به پکیج 0603 (حداکثر جریان پیوسته ~57mA) را ممکن می‌سازد.

• ولتاژ کاری بسیار بالا (150V): حاشیه ایمنی فوق‌العاده برای کار در مدارهای با ولتاژهای بالاتر.

• مقدار مقاومت استاندارد و مفید: 39Ω یک مقدار رایج در سری E24 است.

🎯 جمع‌بندی:
این مقاومت 39 اهم در پکیج 0805 با دقت 1%، یک قطعه بهبودیافته نسبت به نسخه‌های عمومی برای کاربردهای با دقت متوسط است. این مقاومت تعادل خوبی بین دقت، توان و قابلیت اطمینان برقرار کرده است. با این حال، TCR نسبتاً وسیع (±200 ppm/°C) آن را برای سنس جریان دقیق صنعتی یا خودرویی نامناسب می‌کند. کاربرد اصلی آن در مدارهایی است که به مقدار مقاومت پایین دقیق (در دمای ثابت) نیاز دارند، اما در عین حال به حاشیه توان و ولتاژ بیشتری نسبت به پکیج 0603 احتیاج است، مانند تخلیه‌کننده‌های دقیق یا تطبیق امپدانس. برای سنس جریان دقیق، مقاومت‌های فیلم فلزی با TCR زیر ±100 ppm/°C یا مقاومت‌های سنس آلیاژی انتخاب‌های بهتری هستند.
