سنسور جریان آب yf s401

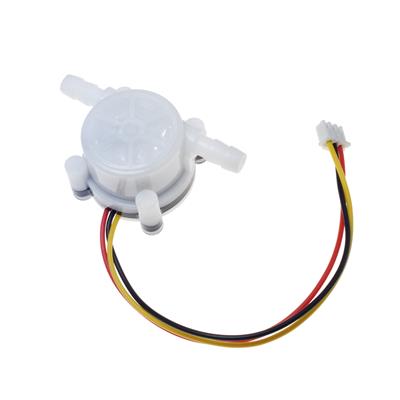

WATER FLOW SENSOR YF-S401 - سنسور جریان آب

یک سنسور توربینی برای اندازه‌گیری دبی جریان آب در لوله‌ها است. این سنسور با استفاده از یک توربین و سنسور اثر هال، پالس‌های دیجیتال تولید می‌کند که با دبی جریان آب متناسب است.

🧩 مشخصات کلی:

• نوع: سنسور جریان آب توربینی (Turbine Flow Sensor)

• ولتاژ کاری: ۵V DC (سازگار با آردوینو)

• خروجی: پالس دیجیتال (فرکانس متناسب با دبی)

• رنج دبی: ۱ تا ۳۰ لیتر در دقیقه

• اتصالات: رزوه G1/2 اینچ (نر یا مادگی بسته به مدل)

⚙️ مشخصات فنی کلیدی:

• پین‌های اصلی:

  • قرمز (VCC): تغذیه ۵V

  • سیاه (GND): زمین

  • زرد (SIG): خروجی پالس (Effect Hall)

• حداکثر فشار کاری: ۱.۷۵ MPa

• دقت اندازه‌گیری: ±۱۰% (در دمای ۲۵°C)

• فرکانس خروجی: ۴۳۵ پالس در لیتر (F = 4.35 * Q * 60)

• دمای کاری: -۲۵°C تا +۸۰°C

• مصرف جریان: ~۱۵mA (بدون بار)

💡 کاربردهای اصلی:

• سیستم‌های آبیاری: اندازه‌گیری مصرف آب

• صنایع غذایی: کنترل جریان در دستگاه‌های beverage

• مدیریت انرژی: مانیتورینگ مصرف آب

• پروژه‌های IoT: سیستم‌های هوشمند آب

• آکواریوم: کنترل گردش آب

✅ مزایا:

• قیمت بسیار مقرون‌به‌صرفه

• نصب آسان با اتصال رزوه‌ای

• پاسخ سریع به تغییرات جریان

• مصرف انرژی پایین

• خروجی دیجیتال ساده برای پردازش

⚠️ محدودیت‌ها و هشدارهای ایمنی:

• فقط برای آب‌های تمیز (عدم وجود ذرات جامد)

• حساس به حباب‌های هوا در خط لوله

• نیاز به نصب عمودی (توربین به سمت بالا)

• عدم امکان استفاده با مایعات خورنده

• حداکثر دمای ۸۰°C

⚡ نکات مهم راهنمایی و استفاده:

• فیلتراسیون:

  • حتماً قبل از سنسور از فیلتر آب استفاده کنید

  • ذرات شن می‌توانند به توربین آسیب بزنند

• نصب:

  • حداقل ۱۰cm لوله مستقیم قبل از سنسور نیاز است

  • جهت پیکان روی سنسور باید با جهت جریان مطابقت داشته باشد

• کالیبراسیون:

  • برای دقت، سنسور را با یک منبع اندازه‌گیری شده کالیبره کنید

  • از فرمول دبی (لیتر/دقیقه) = (فرکانس × ۶۰) / ۴۳۵ استفاده کنید

• نویزگیری:

  • از یک خازن ۱۰۰nF بین VCC و GND نزدیک به سنسور استفاده کنید

  • برای کابل‌های بلند از twisted pair استفاده شود

🔍 مدل‌های مشابه و جایگزین:

• YF-S201: نسخه ارزان‌تر با دقت کمتر

• FS300A: سنسور جریان با رنج پایین‌تر

• Honeywell AW3000: سنسور صنعتی با دقت بالا

• Sea Flow SF800: برای آب‌های شور و محیط‌های خورنده

🎯 جمع‌بندی:
سنسور YF-S401 یک انتخاب عالی برای پروژه‌های اندازه‌گیری دبی آب با بودجه محدود است. این سنسور با رابط ساده و سازگاری کامل با آردوینو، امکان پیاده‌سازی سیستم‌های مانیتورینگ آب را برای علاقه‌مندان و صنعتگران فراهم می‌کند
