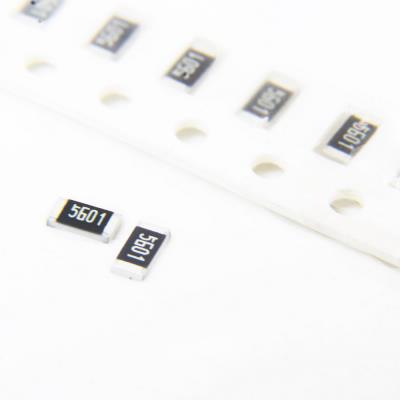

RESISTOR 5.6KOHMS 1206 1% SMD

یک مقاومت ثابت با دقت بالا و مقدار مقاومت حیاتی از نوع SMD. این قطعه در پکیج صنعتی و مستحکم 1206 ارائه می‌شود که بالاترین سطح تعادل بین دقت، توان، ولتاژ و قابلیت اطمینان را برای کاربردهای نیمه‌دقیق تا دقیق فراهم می‌کند. مقاومت 5.6 کیلواهم یک مقدار کلیدی و پرتکرار در طراحی‌های آنالوگ، به‌ویژه در تقسیم ولتاژها و تنظیم بهره‌های خاص است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقدار مقاومت: 5.6 کیلواهم (kΩ) یا 5600 اهم (Ω)

• تحمل (دقت): ±1% (دقت بالا)

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 5.6kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق با نسبت‌های صنعتی: به‌طور خاص در ترکیب با مقاومت‌های 2.2kΩ، 3.3kΩ، 10kΩ یا 15kΩ برای ایجاد ولتاژهای مرجع دقیق از منابع 5V، 12V یا 24V در مدارهای سنسور، ADC و منابع تغذیه.

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی دقیق: برای تنظیم بهره‌های خاص (مثلاً 5.6x یا در ترکیب با دیگر مقادیر) در پیش‌تقویت‌کننده‌های صوتی حرفه‌ای، تقویت سیگنال سنسور و مدارهای ابزار دقیق.

• مقاومت Pull-up با پایداری عالی: برای خطوط حساس در محیط‌های صنعتی یا خودرویی که نیاز به امپدانس متوسط-بالا و دقت در شرایط دمایی متغیر دارند.

• مقاومت‌های زمان‌بندی در اسیلاتورها و فیلترهای فعال دقیق: در مدارهایی که فرکانس قطع یا ثابت زمانی باید با تکرارپذیری بالا حفظ شود.

• مقاومت سنس جریان با افت ولتاژ قابل محاسبه دقیق: برای اندازه‌گیری جریان‌های پایین با استفاده از تقویت‌کننده‌های تفاضلی.

• کاربردهای حرفه‌ای در سیستم‌های صوتی (Audio)، کنترل صنعتی، منابع تغذیه با دقت بالا و تجهیزات تست و اندازه‌گیری.

✅ مزایا:

• ترکیب استثنایی دقت و توان (1% / 250mW): این مشخصه، این قطعه را به یکی از بهینه‌ترین انتخاب‌ها برای کاربردهای نیمه‌دقیق صنعتی تبدیل می‌کند که در آنها همزمان به دقت و حاشیه توان مناسب نیاز است.

• ولتاژ کاری بسیار بالا (200V): ایمنی و قابلیت اطمینان برتر برای استفاده در مدارهای با ولتاژهای بالاتر یا محیط‌هایی که spike ولتاژی محتمل است.

• مقدار مقاومت کلیدی و پرکاربرد: 5.6kΩ یک مقدار استاندارد حیاتی در سری E24 است که در محاسبات تقسیم ولتاژ و طراحی فیلتر بسیار ظاهر می‌شود.

• پکیج 1206 مستحکم و با قابلیت اطمینان بالا: تحمل عالی در برابر تنش‌های حرارتی لحیم‌کاری، لرزش و شوک‌های محیطی که برای کاربردهای صنعتی ضروری است.

• TCR خوب و کنترل‌شده (±100 ppm/°C): در کنار دقت اولیه 1%، پایداری دمایی قابل قبولی را در محدوده عملیاتی وسیع تضمین می‌کند.

🎯 جمع‌بندی:
این مقاومت 5.6 کیلواهم در پکیج 1206 با دقت 1%، یک قطعه حرفه‌ای و باکیفیت بالا محسوب می‌شود. این مقاومت نه‌تنها یک مقدار دقیق و حیاتی را ارائه می‌دهد، بلکه آن را در مستحکم‌ترین و قابل اعتمادترین پکیج SMD عمومی بسته‌بندی کرده است. انتخاب آن نشان‌دهنده تعهد طراح به تولید محصولی با عملکرد پایدار، تکرارپذیر و مقاوم در برابر شرایط کاری سخت است. این قطعه برای طراحی‌های صنعتی، محصولات صوتی با کیفیت، سیستم‌های اندازه‌گیری، و هر پروژه‌ای که در آن دقت مدارهای آنالوگ نباید قربانی قابلیت اطمینان یا شرایط محیطی شود، انتخابی ایده‌آل و تقریباً استاندارد به شمار می‌رود. استفاده از آن نشان از بلوغ طراحی و اولویت‌دهی به کیفیت نهایی محصول دارد.
