مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 250 میلی آمپر

نام کارخانه‌ای:

HLK-PM12

پکیج:
Module
بسته‌بندی:
Tray - 50 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

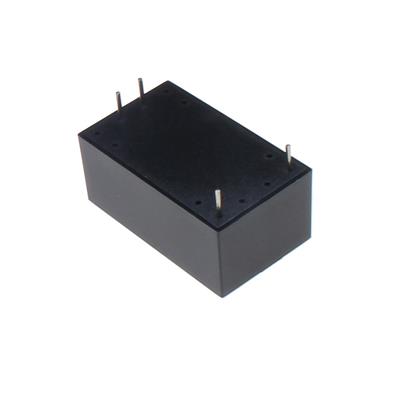

HLK-PM12 - ماژول منبع تغذیه سوئیچینگ

یک ماژول منبع تغذیه سوئیچینگ ایزوله شده و فشرده است که ولتاژ AC را به DC تبدیل می‌کند. این ماژول برای تأمین انرژی پایدار و ایمن در کاربردهای مختلف الکترونیکی استفاده می‌شود.

🧩 مشخصات کلی:

  • نوع: منبع تغذیه سوئیچینگ ایزوله (AC-DC Converter)

  • ورودی: ۸۵V تا ۲۶۵V AC (۴۷-۶۳ Hz)

  • خروجی: ۱۲V DC ثابت

  • توان خروجی: ۱۲ وات (ماکسیمم)

  • راندمان: > ۷۵%

  • ابعاد: ۴۶ × ۲۸ × ۲۳ میلی‌متر

⚙️ مشخصات فنی کلیدی:

  • پین‌های اصلی:

    • L: سیم فاز (ورودی AC)

    • N: سیم نول (ورودی AC)

    • V+: خروجی مثبت ۱۲V DC

    • V-: خروجی منفی (زمین)

  • جریان خروجی: ۱A (ماکسیمم)

  • ریپل خروجی: < ۱۰۰mV (پیک تا پیک)

  • دمای کاری: -۴۰°C تا +۸۵°C

  • ایزولاسیون: ۳۰۰۰V AC (بین ورودی و خروجی)

  • محافظت: اتصال کوتاه، اضافه بار، اضافه ولتاژ

💡 کاربردهای اصلی:

  • تغذیه بردهای آردوینو و رزبری پای

  • سیستم‌های روشنایی LED (ریل ۱۲V)

  • دوربین‌های مداربسته و سیستم‌های امنیتی

  • شارژرهای دستگاه‌های کوچک

  • پروژه‌های IoT و خانه هوشمند

 مزایا:

  • ایزولاسیون کامل ورودی و خروجی (امنیت بالا)

  • ابعاد بسیار فشرده و نصب آسان

  • قیمت بسیار مقرون‌به‌صرفه

  • بازدهی انرژی بالا

  • دارای محافظت داخلی در برابر اضافه بار و اتصال کوتاه

⚠️ محدودیت‌ها و هشدارهای ایمنی:

  • ولتاژ بالا خطر مرگ دارد! هنگام کار با ورودی AC نهایت دقت را داشته باشید

  • فقط برای استفاده در محیط خشک و بدون رطوبت

  • از قرار دادن در نزدیکی منابع حرارتی خودداری شود

  • حداکثر توان ۱۲ وات را نباید فراتر رفت

  • خروجی ثابت ۱۲V است و قابل تنظیم نیست

 نکات مهم راهنمایی و استفاده:

  • نصب ایمن:

    • حتماً از محفظه عایق برای محافظت در برابر تماس accidental استفاده کنید

    • پایه‌های ورودی AC باید به درستی عایق‌بندی شوند

  • خنک‌کاری:

    • در بارهای نزدیک به حداکثر، تهویه هوای adequate لازم است

    • می‌توان از هیت‌سینک کوچک برای بهبود dissipate حرارت استفاده کرد

  • فیلتر کردن:

    • برای کاربردهای حساس، یک خازن الکترولیت ۱۰۰-۴۷۰μF به خروجی اضافه کنید

    • برای کاهش نویز، از خازن عدسی ۱۰۰nF موازی با خروجی استفاده شود

  • اتصالات:

    • از سیم‌های با قطر adequate برای ورودی AC استفاده شود (حداقل ۰٫۵mm²)

    • طول سیم‌های خروجی را تا حد امکان کوتاه نگه دارید

🔍 مدل‌های مشابه و جایگزین:

  • HLK-PM05: خروجی ۵V/۲A

  • HLK-PM24: خروجی ۲۴V/۰٫۵A

  • Mean Well RS-15-12: منبع تغذیه ۱۵W صنعتی

  • XPPower JEL012: منبع تغذیه ۱۲W با کیفیت بالا

🎯 جمع‌بندی:
ماژول HLK-PM12 یک راه حل ایده‌آل برای پروژه‌هایی است که نیاز به منبع تغذیه ایزوله شده و قابل اعتماد از برق شهر دارند. این ماژول از قیمت پایین، ابعاد فشرده و ایمنی بالا، گزینه‌ای محبوب برای علاقه‌مندان و صنعتگران است. برای کاربردهای با توان متوسط تا ۱۲ وات کاملاً مناسب می‌باشد


مشخصات مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 250 میلی آمپر

مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 250 میلی آمپر از خانواده ماژول تغذیه AC به DC می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • حداکثر ولتاژ ورودی 264 ولت
  • حداقل ولتاژ ورودی 90 ولت
  • ولتاژ خروجی 12 ولت
  • تعداد خروجی 1 خروجی
  • جریان خروجی 250 میلی آمپر
  • نوع نصب روی برد Through Hole
  • توان خروجی 3 وات


Features انتخاب ویژگی
Output Voltage 12 V =
Output Current 250 mA =
Number of Output 1 Output =
Output Power 3 W =
Input Voltage MIN 90 V =
Input Voltage MAX 264 V =
Mounting Style Through Hole
Brand Hi-Link Electronic Technology
Package Module
