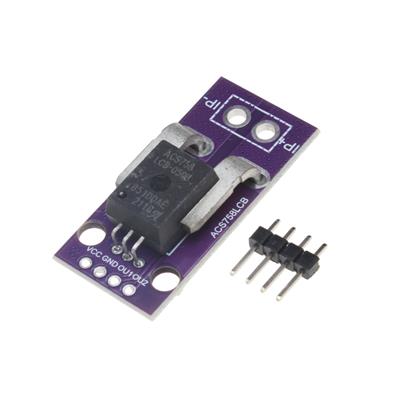

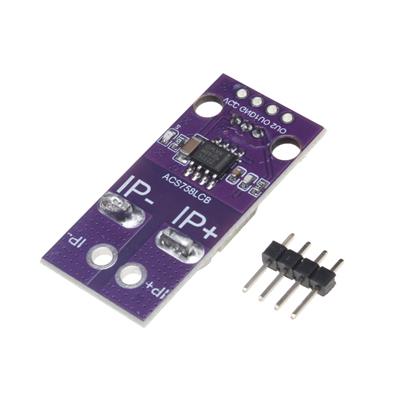

ماژول سنسور جريان 50 آمپر

ACS758xCB-050B Hall Effect Current Sensor Module

یک سنسور اندازه‌گیری جریان الکتریکی ایزوله بر اساس اثر هال است که برای اندازه‌گیری جریان‌های AC/DC تا 50 آمپر طراحی شده است.

🧩 مشخصات کلی:

• نوع: سنسور جریان اثر هال (Hall Effect Current Sensor)

• تراشه اصلی: ACS758LCB-050B

• ایزولاسیون: ایزوله شده (تا 2.1kV)

• کاربرد: اندازه‌گیری جریان‌های AC/DC

⚙️ مشخصات فنی کلیدی:

• محدوده جریان: ±50A (AC/DC)

• حساسیت: 40mV/A ±1.5%

• ولتاژ تغذیه: 5V DC ±5%

• پهنای باند: 120kHz

• دقت: ±1.5% (در دمای 25°C)

• مقاومت داخلی: 100μΩ (افت ولتاژ بسیار پایین)

🔧 ویژگی‌های خاص:

• ایزولاسیون گالوانیکی: 2.1kV RMS (بین پایه‌ها و سنسور)

• پاسخ خطی: در محدوده کامل ±50A

• دمای کاری: -40°C تا +150°C

• محافظت در برابر:

  • اتصال کوتاه

  • میدان‌های مغناطیسی خارجی

  • نویز EMI

💡 کاربردهای اصلی:

• کنترل موتورهای DC/AC

• سیستم‌های مدیریت توان

• شارژرهای باتری

• اینورترهای خورشیدی

• کنترلرهای صنعتی

• مانیتورینگ مصرف انرژی

✅ مزایا:

• ایزولاسیون بالا (امنیت کاربر)

• افت ولتاژ بسیار پایین

• پاسخ فرکانسی بالا

• اندازه‌گیری جریان‌های AC/DC

• نصب آسان

• عمر طولانی

⚠️ ملاحظات و محدودیت‌ها:

• حساسیت به دمای محیط

• نیاز به کالیبراسیون اولیه

• تأثیرپذیری از میدان‌های مغناطیسی قوی

• قیمت نسبتاً بالا

🛡️ ملاحظات ایمنی:

• استفاده از فیوز محافظ

• رعایت حد مجاز جریان

• خنک‌کاری مناسب

• نصب در محفظه عایق

🎯 جمع‌بندی نهایی:

ماژول ACS758LCB-50A یک سنسور جریان پیشرفته، دقیق و ایمن برای کاربردهای صنعتی است. ایزولاسیون بالا، دقت مناسب و توانایی اندازه‌گیری جریان‌های AC/DC آن را به انتخاب ایده‌آلی برای پروژه‌های حرفه‌ای تبدیل می‌کند. برای دستیابی به بهترین عملکرد، کالیبراسیون دقیق و رعایت نکات نصب ضروری است
