ماژول آمپلی فایر 10 وات استریو کلاس D

نام کارخانه‌ای:

PAM8610 MODULE

کشور سازنده:
چین
پکیج:
Module

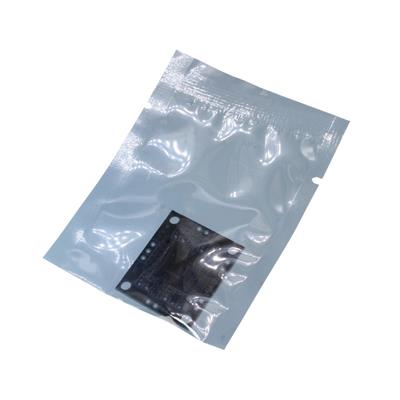

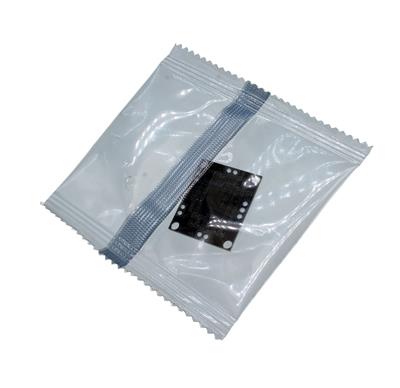

بسته‌بندی:
Bulk - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

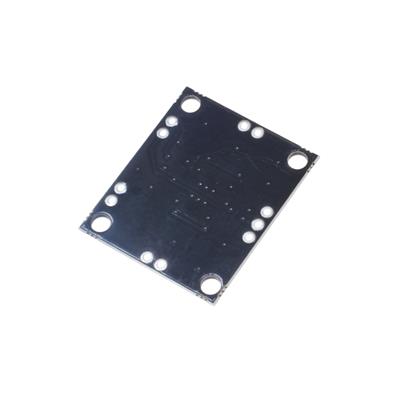

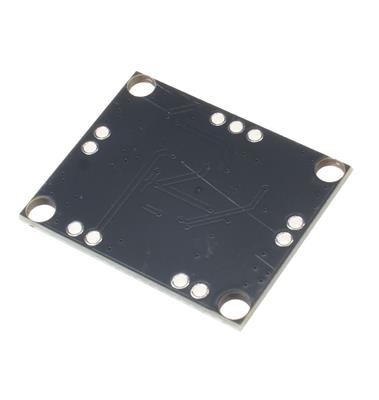

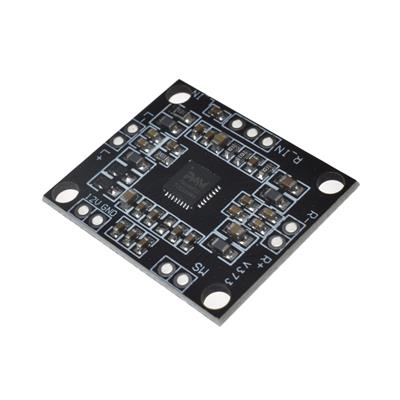

PAM8610 MODULE - ماژول آمپلی فایر استریو کلاس D

یک ماژول تقویت کننده صوتی استریو با راندمان بالا بر پایه تراشه PAM8610 است. این ماژول قابلیت تقویت سیگنال صوتی را با توان خروجی قابل توجهی فراهم می‌کند.

🧩 مشخصات کلی:

  • نوع: آمپلی فایر کلاس D استریو

  • ولتاژ کاری: ۸V تا ۱۵V DC

  • توان خروجی: ۱۰W + ۱۰W (در ۱۰V و ۸Ω)

  • راندمان: تا ۹۰٪

  • امپدانس خروجی: ۴Ω تا ۸Ω

  • نسبت سیگنال به نویز: > ۹۵dB

⚙️ مشخصات فنی کلیدی:

  • پین‌های اصلی:

    • VCC: تغذیه مثبت (۸-۱۵V)

    • GND: زمین

    • L_IN/R_IN: ورودی چپ/راست

    • L_OUT/R_OUT: خروجی چپ/راست

    • VOL: کنترل صدا (پتانسیومتر)

  • پاسخ فرکانسی: ۲۰Hz - ۲۰kHz (±۱dB)

  • THD+N: < ۰٫۱٪ (در ۱W)

  • حفاظت‌های داخلی:

    • اضافه دما (Thermal Shutdown)

    • اتصال کوتاه

    • اضافه ولتاژ

💡 کاربردهای اصلی:

  • سیستم‌های صوتی خودرو

  • اسپیکرهای قابل حمل

  • سیستم‌های صوتی رایانه‌ای

  • پروژه‌های صوتی DIY

  • تقویت کننده‌های کوچک خانگی

 مزایا:

  • راندمان بسیار بالا (اتلاف حرارت کم)
    -فشرده و نصب آسان

  • قیمت بسیار مقرون‌به‌صرفه

  • نیاز به heatsink کوچک

  • کیفیت صوتی مناسب

⚠️ محدودیت‌ها و هشدارهای ایمنی:

  • حساس به نویز ورودی (نیاز به فیلتر مناسب)

  • عدم پشتیبانی از امپدانس زیر ۴Ω

  • حداکثر ولتاژ کاری ۱۵V

  • حساس به اتصال کوتاه خروجی

 نکات مهم راهنمایی و استفاده:

  • منبع تغذیه:

    • از منبع تغذیه پایدار با جریان کافی استفاده شود (حداقل ۲A)

    • خازن الکترولیت ۱۰۰۰μF موازی با ورودی تغذیه

  • فیلتر کردن:

    • خازن ۱۰۰nF بین پایه‌های تغذیه و زمین

    • فیلتر low-pass در ورودی برای کاهش نویز

  • اتصالات:

    • از سیم‌های کوتاه و ضخیم برای اتصالات خروجی استفاده شود

    • اتصال زمین به درستی انجام شود

  • خنک‌کاری:

    • در توان‌های بالا از هیت‌سینک کوچک استفاده شود

    • تهویه هوای adequate

🔍 مدل‌های مشابه و جایگزین:

  • PAM8403: آمپلی فایر ۳W+۳W (ولتاژ پایین‌تر)

  • TDA7297: آمپلی فایر ۱۵W+۱۵W (کلاس AB)

  • TPA3116D2: آمپلی فایر ۵۰W+۵۰W (پیشرفته‌تر)

  • LM386: آمپلی فایر تک کاناله ساده

🎯 جمع‌بندی:
ماژول PAM8610 یک تقویت کننده صوتی استریو با راندمان عالی و قیمت مناسب است. این ماژول برای پروژه‌هایی که نیاز به توان صوتی متوسط با کیفیت قابل قبول دارند، گزینه‌ای ایده‌آل محسوب می‌شود. مصرف انرژی پایین و ابعاد فشرده آن باعث محبوبیت در کاربردهای portable شده است


مشخصات ماژول آمپلی فایر 10 وات استریو کلاس D

ماژول آمپلی فایر 10 وات استریو کلاس D از خانواده ماژول صوتی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • نوع Digital Amplifier Board
  • توان خروجی 20 وات
  • حداقل ولتاژ کاری 7 ولت


Features انتخاب ویژگی
Output Power 20 W =
(Min) Operating Supply Voltage 7 V =
Type Digital Amplifier Board
Brand Non-Brand
Package Module
