TNY276PN از خانواده آی سی مبدل AC به DC میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

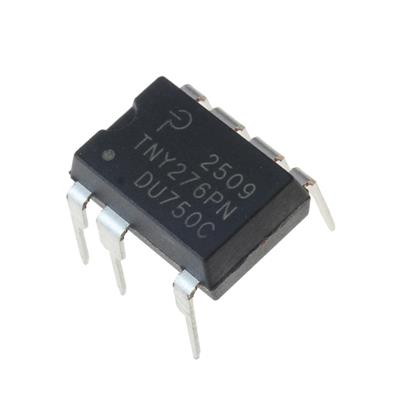

TNY276PN
یک آیسی سوئیچینگ آفلاین از خانواده TinySwitch-III است که توسط Power Integrations تولید شده است. این قطعه در پکیج DIP-8 برای نصب Through-Hole عرضه میشود و یک کنترلکننده ON/OFF با ماسفت قدرت ۷۰۰ ولت داخلی است. این آیسی برای طراحی منابع تغذیه AC-DC ایزوله با توان متوسط (تا ۱۵ وات)، راندمان انرژی عالی و مصرف آمادهباش فوقالعاده کم بهینهسازی شده است.
🧩 مشخصات کلی:
نوع: سوئیچ مجتمع آفلاین با ماسفت ۷۰۰ ولت و کنترلکننده ON/OFF از خانواده TinySwitch-III
توپولوژی: Flyback — مناسب برای طراحی منابع تغذیه ایزوله AC-DC
ولتاژ خروجی: ۱۲ ولت (قابل تنظیم با نسبت ترانسفورماتور و مدار فیدبک)
حداکثر توان خروجی: ۱۵ وات (در ورودی یونیورسال ۸۵-۲۶۵ ولت AC و خنکسازی مناسب)
ولتاژ تغذیه (ورودی AC): ۸۵ تا ۲۶۵ ولت (یونیورسال، مستقیم از برق شهری)
فرکانس سوئیچینگ: ۱۳۲ کیلوهرتز (با پرش فرکانس برای کاهش EMI)
حداکثر دیوتی سیکل: ۶۵٪ — محدودیت ایمن برای عملکرد پایدار و جلوگیری از اشباع هسته
پکیج: DIP-8 (Through-Hole) — نصب آسان، ایده آل برای نمونهسازی و تولید کمحجم
دمای کاری: -۴۰ تا +۱۵۰ درجه سانتیگراد (دمای پیوند، محدوده صنعتی گسترده)
برند: Power Integrations — پیشرو در راهحلهای سوئیچینگ با بازده بالا
⚙️ مشخصات فنی کلیدی:
ماسفت قدرت داخلی: ۷۰۰ ولت با مقاومت روشن پایین (RDS(on)) برای پشتیبانی از توان ۱۵ وات با تلفات هدایتی کم
کنترل ON/OFF ساده: بدون نیاز به جبرانسازی حلقه؛ فیدبک از طریق آپتوکوپلر یا سیمپیچ بایاس
حفاظتهای داخلی جامع:
محدودکننده جریان سیکل به سیکل
حفاظت در برابر اضافهبار و اتصال کوتاه خروجی با راهاندازی مجدد خودکار
خاموشسازی حرارتی با هیسترزیس
حفاظت اضافهولتاژ خروجی با قفلسازی
حفاظت در برابر افت ولتاژ ورودی (Brown-Out)
پرش فرکانس (Frequency Jittering): کاهش پیکهای EMI و سادهسازی فیلتر ورودی
راهاندازی نرم (Soft-Start): کاهش استرس قطعات هنگام روشن شدن
تعداد قطعات جانبی بسیار کم: طراحی فشرده با حداقل هزینه BOM
💡 کاربردهای اصلی:
آداپتورها و شارژرهای AC-DC با توان متوسط (تبلت، روتر، تجهیزات شبکه، دوربینهای امنیتی) تا ۱۵ وات
منابع تغذیه کمکی (Standby) در لوازم خانگی (تلویزیون، سیستم صوتی، مایکروویو)
درایوهای LED ایزوله با جریان ثابت
منابع تغذیه داخلی برای سیستمهای کنترل، سنسورها و تجهیزات اتوماسیون صنعتی
جایگزینی سوئیچرهای قدیمی با یک راهحل مدرن، کمحجم، پربازده و کممصرف
پروژههای DIY و تجاری که نیاز به توان بالاتری نسبت به TNY274PN دارند
✅ مزایا:
بازده انرژی عالی در تمام سطوح بار: با فناوری TinySwitch-III و قابلیت Skip-Cycle
طراحی فوقالعاده ساده: بدون نیاز به جبرانسازی حلقه، با حداقل قطعات خارجی
فرکانس ۱۳۲ کیلوهرتز با پرش: کاهش اندازه ترانسفورماتور و فیلتر EMI
پکیج DIP-8: لحیمکاری آسان، مناسب برای نمونهسازی، تعمیرات و تولید
بازه دمایی گسترده (-۴۰ تا ۱۵۰+): عملکرد مطمئن در محیطهای گرم و صنعتی
🎯 جمعبندی:
TNY276PN یک سوئیچ آفلاین یکپارچه از خانواده TinySwitch-III با ماسفت ۷۰۰ ولت داخلی و توان ۱۵ وات است. این آیسی در پکیج DIP-8 با فرکانس سوئیچینگ ۱۳۲ کیلوهرتز، دیوتی سیکل ۶۵٪، ورودی یونیورسال ۸۵-۲۶۵ ولت AC و کنترل ON/OFF ساده، یک راهحل قدرتمند، فوقالعاده ساده و بینهایت کممصرف برای طراحی منابع تغذیه AC-DC ایزوله با توان متوسط ارائه میدهد. TNY276PN با ارائه ۱۵ وات توان در کنار مصرف آمادهباش کمتر از ۵۰ میلیوات، گزینهای ایده آل برای مهندسانی است که به دنبال یک سوئیچر جمعوجور، مقاوم و منطبق با سختگیرانهترین استانداردهای انرژی برای پروژههای مدرن خود هستند.
| Features | انتخاب ویژگی | |
|---|---|---|
| Frequency | 132 kHz | |
| Output Voltage | 12 V | |
| Output Power | 15 W | |
| Duty Cycle - Max | 65 % | |
| Topology | Flyback | |
| Mounting Style | Through Hole | |
| Supply Voltage (Min) | 85 V | |
| Supply Voltage (Max) | 265 V | |
| Minimum Operating Temperature | -40 °C | |
| Maximum Operating Temperature | 150 °C | |
| Brand | Power Integrations | |
| Package | DIP-8 | |
