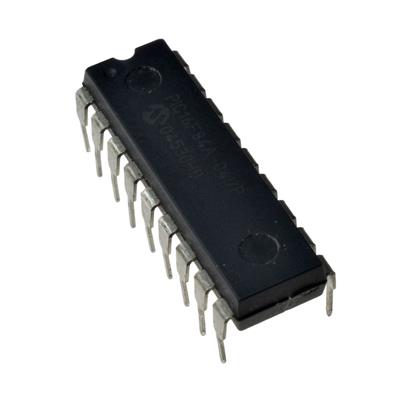

PIC16F84A-04I/P

نام کارخانه‌ای:
PIC16F84A-04I/P
پکیج:
DIP-18
نوع قطعه:
بازسازی شده
بسته‌بندی:
Bulk - 1 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات PIC16F84A-04I/P

PIC16F84A-04I/P از خانواده میکروکنترلر 8 بیتی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Microchip Technology
  • پکیج DIP-18
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداکثر دمای عملیاتی +85 درجه سانتیگراد
  • نوع نصب روی برد Through Hole
  • حداکثر ولتاژ تغذیه 5.5 ولت
  • حداقل ولتاژ تغذیه 4 ولت
  • حداکثر فرکانس کاری 4 مگا هرتز
  • حافظه قابل برنامه ریزی 1.75 کیلو بایت
  • مقدار RAM 68 بایت
  • تعداد کانالهای ADC 0 کانال
  • انواع رابطها Parallel
  • نوع حافظه قابل برنامه ریزی Flash
  • انواع حافظه SRAM
  • تعداد تایمرها 1 عدد
  • خانواده پردازشگر PIC16
  • دقت ADC 0 بیت

PIC16F84A-04I/P
یک میکروکنترلر ۸ بیتی (8-bit Microcontroller) از خانواده PIC16 ساخت Microchip Technology است که با معماری RISC طراحی شده و برای پروژه‌های ساده، آموزشی و سیستم‌های تعبیه‌شده (Embedded) بسیار محبوب است.

💡 کاربردهای اصلی:

  • پروژه‌های آموزشی برای یادگیری معماری PIC و برنامه‌نویسی میکروکنترلر

  • سیستم‌های تعبیه‌شده ساده (Embedded Systems)

  • کنترل روشنایی، موتورهای کوچک و رله‌ها

  • پروژه‌های دانشجویی و نمونه‌سازی (Prototyping)

  • دستگاه‌های مصرفی ساده با نیاز به کنترل منطقی

⚡ مزایا:

  • یادگیری آسان: فقط ۳۵ دستور تک‌کلمه‌ای برای یادگیری

  • حافظه Flash قابل برنامه‌ریزی مجدد: امکان به‌روزرسانی کد بدون تعویض تراشه

  • EEPROM داخلی: ذخیره‌سازی داده‌های پایدار بدون نیاز به حافظه خارجی

  • مصرف توان بسیار کم: جریان استندبای کمتر از ۰.۵ میکروآمپر در ۲ ولت

  • پکیج PDIP-18: مناسب برای بردبورد، نمونه‌سازی و لحیم‌کاری دستی

  • پشتیبانی گسترده: ابزارهای توسعه و برنامه‌ریزی متعدد (مانند PICkit) و منابع آموزشی فراوان

🎯 جمع‌بندی:

PIC16F84A-04I/P یک میکروکنترلر ۸ بیتی RISC از Microchip با ۱.۷۵KB حافظه Flash، ۶۸ بایت RAM، ۶۴ بایت EEPROM، ۱۳ پین I/O و فرکانس ۴ مگاهرتز در بسته PDIP-18 است. این تراشه با وجود محدودیت‌های حافظه و فرکانس، به دلیل سادگی، منابع آموزشی فراوان و قیمت مناسب، همچنان گزینه‌ای محبوب برای پروژه‌های آموزشی، نمونه‌سازی و سیستم‌های تعبیه‌شده ساده محسوب می‌شود.



Features انتخاب ویژگی
Maximum Clock Frequency 4 MHz ≤ = ≥
Program Memory Size 1.75 kB ≤ = ≥
Data RAM Size 68 B ≤ = ≥
ADC Resolution 0 bit ≤ = ≥
Interface Type Parallel
Program Memory Type Flash
Data RAM Type SRAM
Number of ADC Channels 0 Channel ≤ = ≥
Number of Timers/Counters 1 Pcs ≤ = ≥
Processor Series PIC16
Mounting Style Through Hole
Supply Voltage (Min) 4 V ≤ = ≥
Supply Voltage (Max) 5.5 V ≤ = ≥
Minimum Operating Temperature -40 °C ≤ = ≥
Maximum Operating Temperature +85 °C ≤ = ≥
Brand Microchip Technology
Package DIP-18
