کوره القایی کوچک

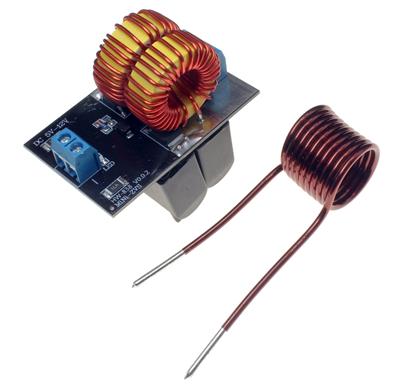

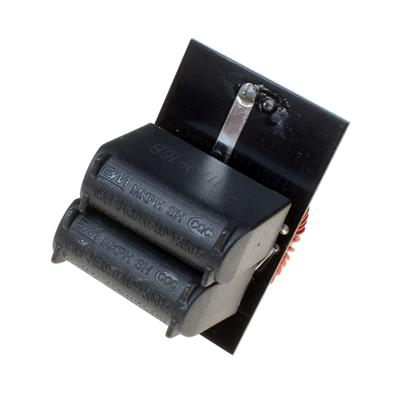

DC 5-12V MINI ZVS MODULE

یک ماژول مبدل DC به AC با فرکانس بالا است که از تکنولوژی کلیدزنی با ولتاژ صفر (Zero Voltage Switching - ZVS) استفاده می‌کند. این ماژول برای راه‌اندازی کویل تسلا (Tesla Coil)، تولید گرمای القایی (Induction Heating) و سایر کاربردهای پرتوان فرکانس بالا طراحی شده است.

🧩 مشخصات کلی:

• نوع: درایور القایی / مبدل رزونانسی DC به AC

• تکنولوژی: ZVS (Zero Voltage Switching)

• ورودی: DC

• خروجی: AC فرکانس بالا (High-Frequency AC)

• هدف اصلی: راه‌اندازی بارهای القایی و رزونانسی

⚙️ مشخصات فنی کلیدی:

• ولتاژ ورودی (DC): 5V تا 12V (ولتاژ توصیه شده: 12V برای حداکثر توان)

• جریان ورودی: تا 5A - 10A (بسته به بار و ولتاژ ورودی)

• فرکانس کاری: 20kHz تا 100kHz (به صورت خودتغذی و وابسته به بار)

• توان خروجی: تا 60W (با ورودی 12V و 5A)

• ترانزیستورهای قدرت: معمولاً از دو MOSFET (مانند IRFZ44N) استفاده می‌کند

• راندمان: بسیار بالا (به دلیل کاهش تلفات کلیدزنی در ZVS)

💡 کاربردهای اصلی:

• راه‌اندازی کویل تسلا مینیاتوری (Slayer Exciter)

• سیستم‌های گرمایش القایی (Induction Heating) برای فلزات

• منبع تغذیه پلاسما (Plasma Generator)

• درایور برای لامپ‌های گاز (مانند لامپ‌های جیوه یا نئون)

• پروژه‌های آموزشی و آزمایشگاهی الکترونیک قدرت

✅ مزایا:

• راندمان بسیار بالا: به دلیل کاهش چشمگیر تلفات کلیدزنی در ترانزیستورها.

• سادگی مدار: با حداقل قطعات، عملکرد پیچیده‌ای را ارائه می‌دهد.

• سازگاری با بار: فرکانس کاری به طور خودکار با بار resonant تطبیق می‌یابد.

• محافظت ذاتی: در صورت عدم وجود بار یا اتصال کوتاه، جریان زیادی نمی‌کشد (به شرطی که منبع تغذیه محدود کننده جریان داشته باشد).

• قیمت بسیار پایین.

⚠️ محدودیت‌ها و هشدارهای ایمنی (بسیار مهم):

• ولتاژ بالا: خروجی این ماژول می‌تواند ولتاژهای بسیار بالا و خطرناک تولید کند که باعث شوک الکتریکی شدید شود.

• فرکانس بالا: می‌تواند باعث ایجاد نویز الکترومغناطیسی (EMI) شدید و اختلال در equipmentهای الکترونیکی مجاور شود.

• گرمای زیاد: ترانزیستورهای MOSFET و القاگرها تحت بار کامل بسیار داغ می‌کنند.

• حساس به اتصال کوتاه: اتصال کوتاه در خروجی می‌تواند به سرعت ماژول را از بین ببرد.

⚡ نکات مهم راه‌اندازی و ایمنی:

1. منبع تغذیه: از یک منبع تغذیه با محدودیت جریان (Current Limited) استفاده کنید. (مثلاً 12V و حداکثر 5A). اتصال مستقیم به باتری بدون محافظت می‌تواند خطرناک باشد.

2. هیت‌سینک (Heat Sink): حتمأ ترانزیستورهای MOSFET را به هیت‌سینک‌های مناسب مجهز کنید.

3. نصب ایمن: مدار را روی یک surface عایق نصب کنید و از تماس accidental با قسمت‌های تحت ولتاژ بالا جلوگیری کنید.

4. فاصله گذاری: بین trackهای مدار به اندازه کافی فاصله وجود دارد تا از جرقه زدن جلوگیری شود.

5. اولیه‌ترین هشدار: هرگز با دستان خیس یا در محیط مرطوب با این ماژول کار نکنید. پس از قطع برق، مدتی صبر کنید تا خازن‌ها تخلیه شوند.

🔍 مدل‌های مشابه و مرتبط:

• ZVS Driver ماژول با توان بالاتر: (ورودی 12-24V، توان خروجی 100W+)

• IR2153-based Driver: یک درایور نیمه‌پل مشهور دیگر برای کاربردهای القایی.

• UC3845-based SMPS Controller: برای ساخت منابع تغذیه سوئیچینگ.

🎯 جمع‌بندی:
ماژول MINI ZVS یک مدار بسیار کارآمد و جذاب برای علاقه‌مندان به الکترونیک قدرت و پروژه‌های پرانرژی فرکانس بالا است. این ماژول foundation بسیاری از آزمایش‌های پیشرفته را فراهم می‌کند، اما به دلیل ولتاژهای کشنده و خطر برق گرفتگی، فقط برای افراد با تجربه و با رعایت کامل پروتکل‌های ایمنی توصیه می‌شود. این ماژول یک ابزار آموزشی عالی برای درک مفاهیم رزونانس، کلیدزنی ZVS و الکترومغناطیس است
