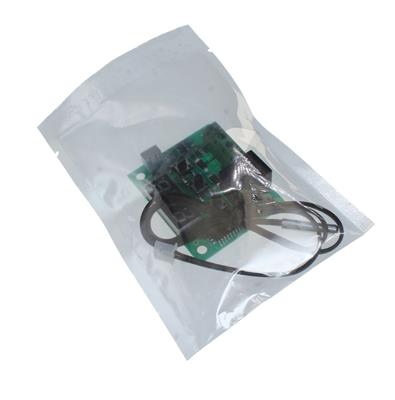

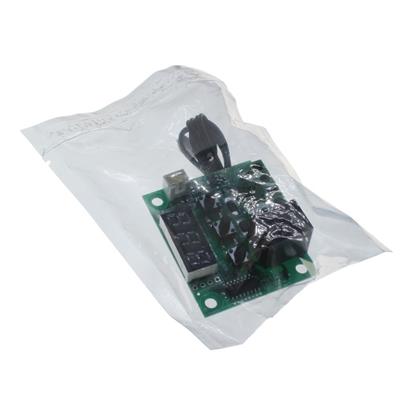

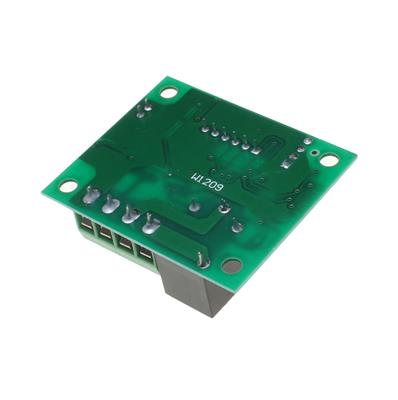

ماژول ترموستات دیجیتال XH-W1209

XH-W1209 یک ماژول کنترلر دمای دیجیتال بسیار پرکاربرد و مقرون‌به‌صرفه است که برای کنترل خودکار دما در انواع پروژه‌های الکترونیکی و صنعتی استفاده می‌شود. این ماژول با استفاده از یک سنسور NTC دما را اندازه‌گیری کرده و یک رله را برای روشن یا خاموش کردن دستگاه‌های گرمایشی یا سرمایشی (مانند هیتر، فن، المنت و...) کنترل می‌کند.

مشخصات فنی و قابلیت‌های کلیدی

1. منبع تغذیه:

   • ولتاژ کاری: ۱۲ ولت DC (ولتاژهای بین ۵ تا ۱۲ ولت نیز ممکن است کار کند، اما ولتاژ ایده‌آل ۱۲V است).

   • جریان مصرفی: حدود ۲۰ تا ۳۰ میلی‌آمپر (به اضافه جریان بار متصل به رله).

2. کنترل و نمایش:

   • نمایشگر LED سه رقمی برای نمایش دمای فعلی و تنظیمات.

   • سه دکمه برای تنظیم پارامترها: SET (تنظیم)، + (افزایش)، - (کاهش).

3. سنسور دما:

   • از سنسور NTC با مقاومت ۱۰ کیلواهم در ۲۵ درجه سانتی‌گراد استفاده می‌کند.

   • محدوده اندازه‌گیری دما: معمولاً ۵۰- تا ۱۱۰+ درجه سانتی‌گراد (بسته به کالیبراسیون).

4. خروجی:

   • یک رله الکترومکانیکی با مشخصات ۱۰A / 250V AC.

   • این رله می‌تواند بارهای پرتوان مانند هیترهای برقی، لامپ‌ها، پنکه‌های کوچک و... را مستقیماً روشن و خاموش کند.

5. قابلیت‌های برنامه‌ریزی:

   • امکان تنظیم دمای هدف (Set Point).

   • تنظیم هیسترزیس (Hysteresis) یا حساسیت: یعنی اختلاف دمای لازم برای خاموش یا روشن شدن مجدد رله (برای جلوگیری از روشن و خاموش شدن سریع رله).

   • کالیبراسیون دماسنج: در صورت وجود خطا در اندازه‌گیری دما، می‌توان آن را تصحیح کرد.

   • قابلیت تنظیم تأخیر زمانی برای فعال شدن رله (برای محافظت از کمپرسور در سیستم‌های سرمایشی).

طریقه سیم‌بندی ( Wiring )

اتصال این ماژول بسیار ساده است:

⚠️ هشدار مهم:
هنگام سیم‌بندی بخش رله و اتصال به برق شهر (۲۲۰V) نهایت دقت را به خرج دهید تا از برق گرفتگی جلوگیری شود. اگر تجربه کار با برق فشار قوی را ندارید، از یک فرد متخصص کمک بگیرید.

نحوه تنظیم و کانفیگ ماژول

1. تنظیم دمای هدف:

   • با فشردن دکمه SET، عدد روی نمایشگر به دمای تنظیم شده (Set Point) تغییر می‌کند.

   • با دکمه‌های + و - دمای desired را تنظیم کنید.

   • چند ثانیه صبر کنید یا دوباره SET را بزنید تا ماژول دما را ذخیره کرده و به حالت عادی بازگردد.

2. ورود به منوی تنظیمات پیشرفته:

   • دکمه SET را برای حدود ۳ ثانیه نگه دارید تا وارد منوی تنظیمات شوید.

   • با هر بار فشردن SET به آیتم بعدی می‌روید. موارد اصلی منو معمولاً به این ترتیب هستند:

     • P0: تنظیم هیسترزیس (مثلاً ۰.۵ تا ۵ درجه). این مهمترین پارامتر بعد از دمای هدف است.

     • P1: کالیبراسیون دماسنج (اگر سنسور خطا دارد، با مقادیر مثبت و منفی آن را تصحیح کنید).

     • P2: تنظیم حداکثر دمای مجاز (ماکزیمم).

     • P3: تنظیم حداقل دمای مجاز (مینیمم).

   • برای تغییر مقدار هر پارامتر، از دکمه‌های + و - استفاده کنید.

   • پس از اتمام تنظیمات، چند ثانیه صبر کنید تا ماژول تنظیمات را ذخیره کند و خارج شود.

کاربردهای متداول

• سیستم‌های گرمایشی: کنترل دمای انکوباتور، جوجه‌کشی، مخزن آب آکواریوم، اتاق پرورش قارچ، گرم کننده تخته‌های مدار چاپی (PCB Heatbed).

• سیستم‌های سرمایشی: کنترل فن‌های خنک‌کننده، ساخت یخچال یا کولر کوچک (با توجه به تأخیر زمانی برای محافظت از کمپرسور).

• صنعتی: کنترل دمای دستگاه‌های مختلف در مقیاس کوچک.
