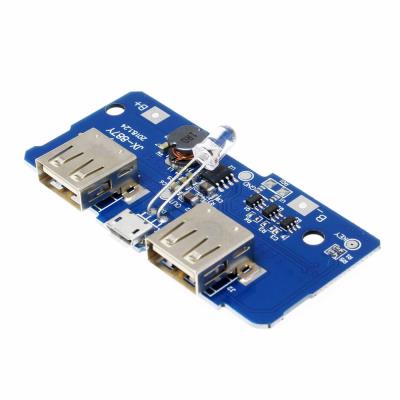

ماژول پاور بانک 2 آمپر دو خروجی

Power Bank Charger Module 5V 2A

ماژول Power Bank Charger یک برد مدار چاپی (PCB) است که عملکرد اصلی یک پاوربانک را شبیه‌سازی می‌کند. این ماژول امکان شارژ یک باتری لیتیوم-یون (Li-ion) یا لیتیوم-پلیمر (Li-Po) از طریق یک منبع USB و سپس تخلیه انرژی آن برای تأمین برق دستگاه‌های دیگر را فراهم می‌کند.

🧩 مشخصات کلی:

• نوع: مدار مدیریت شارژ/دشارژ دوطرفه (Dual Role)

• ولتاژ ورودی شارژ (Micro USB): 5V DC

• ولتاژ خروجی (USB-A): 5V DC

• جریان شارژ: 1A (معمولاً، قابل تنظیم تا حداکثر)

• جریان دشارژ: حداکثر 2A (ادعای ماژول)

• باتری سازگار: Li-ion / Li-Po (معمولاً 3.7V)

⚙️ مشخصات فنی کلیدی:

• پین‌های اصلی:

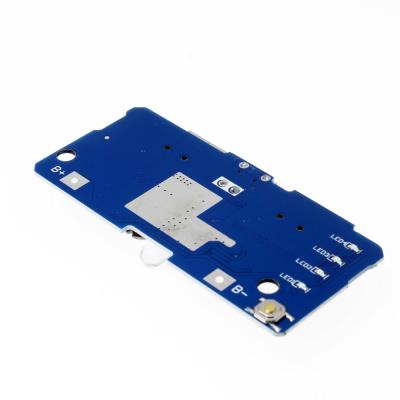

  • B+/B-: ترمینال‌های اتصال باتری (3.7V)

  • IN+/IN-: ورودی Micro USB برای شارژ باتری (5V)

  • OUT+/OUT-: خروجی USB-A برای تغذیه دستگاه (5V)

• آیسی کنترلر: معمولاً از تراشه‌های تخصصی مانند TP4056 (برای مدیریت شارژ) و DW01 (برای محافظت) به همراه یک Boost Converter (برای تبدیل 3.7V به 5V) استفاده می‌کند.

• شارژ هوشمند: قطع اتوماتیک شارژ هنگام پر شدن باتری (Constant-Current/Constant-Voltage - CC/CV).

• شارژ نشانگر: دارای LED های نشانگر برای نمایش وضعیت شارژ (قرمز: در حال شارژ، آبی: شارژ کامل).

💡 کاربردهای اصلی:

• ساخت پاوربانک سفارشی: ساخت پاوربانک با ظرفیت و اندازه دلخواه.

• منبع تغذیه قابل حمل: تأمین برق پروژه‌های آردوینو، ESP32 یا Raspberry Pi Zero در محیط‌های فاقد پریز برق.

• پشتیبان باتری (Backup Power): ایجاد یک منبع برق اضطراری برای دستگاه‌های کوچک.

• شارژر باتری: استفاده به عنوان یک شارژر مستقل برای باتری‌های لیتیوم.

✅ مزایا:

• قیمت بسیار پایین: معمولاً بسیار ارزان‌تر از خرید یک پاوربانک آماده.

• سادگی: راه‌اندازی بسیار آسان؛ فقط کافی است باتری را متصل کنید.

• امنیت: دارای محافظت در برابر شارژ بیش از حد (Overcharge)، تخلیه بیش از حد (Over-discharge)، اتصال کوتاه (Short Circuit) و جریان اضافه (Overcurrent).

• کارایی دوگانه: همزمان می‌تواند باتری را شارژ کند و دستگاه دیگری را تغذیه نماید (در برخی مدل‌ها).

⚠️ محدودیت‌ها و هشدارهای ایمنی:

• باتری لازم: این فقط یک ماژول است و خودش باتری ندارد. شما باید یک باتری لیتیوم 3.7V را به طور جداگانه به آن وصل کنید.

• مدیریت حرارتی: در جریان‌های بالا (مثلاً 2A)، ماژول و به ویژه سیم‌های نازک ممکن است داغ شوند.

• کیفیت متغیر: کیفیت قطعات (به ویژه سیم‌ها و خازن‌ها) در ماژول‌های ارزان‌قیمت می‌تواند بسیار پایین باشد.

• خطر باتری لیتیوم: باتری‌های لیتیوم در صورت شارژ یا دشارژ نادرست می‌توانند آتش بگیرند یا منفجر شوند. هرگز ماژول را بدون نظارت رها نکنید.

⚡ نکات مهم برای استفاده ایمن و بهینه:

1. انتخاب باتری: از یک باتری با کیفیت بالا و دارای PCB محافظ (Protection Circuit Module - PCM) خودش استفاده کنید. این یک لایه حفاظتی اضافی ایجاد می‌کند.

2. ظرفیت باتری: ظرفیت باتری (بر حسب mAh) تعیین می‌کند که ماژول چقدر می‌تواند دستگاه شما را روشن نگه دارد.

3. کابل‌کشی: برای جریان‌های بالا، از سیم‌های ضخیم‌تر برای اتصال باتری به ماژول استفاده کنید تا از گرمایش بیش از حد جلوگیری شود.

4. منبع شارژ: از یک آداپتور USB با کیفیت و دارای جریان خروجی حداقل 1A-2A برای شارژ سریع‌تر استفاده کنید.

5. ذخیره‌سازی: هرگز یک باتری لیتیوم را برای مدت طولانی در حالت کاملاً شارژ یا کاملاً خالی رها نکنید (حدود 50% شارژ ایده‌آل است).

🎯 جمع‌بندی:
ماژول Power Bank Charger 5V 2A یک راه‌حل فوق‌العاده مقرون‌به‌صرفه و همه‌فهم برای افزودن قابلیت منبع تغذیه قابل حمل و شارژ به پروژه‌های الکترونیکی است. با این حال، به دلیل ماهیت خطرناک باتری‌های لیتیوم، استفاده از آن مسئولیت‌پذیری و رعایت نکات ایمنی را می‌طلبد. برای مبتدیان، استفاده از باتری‌های با کیفیت و دارای مدار محافظ داخلی (PCM) اکیداً توصیه می‌شود
