ماژول مبدل آنالوگ به دیجیتال 16 بیتی

نام کارخانه‌ای:

ADS1110 ADC MODULE

کشور سازنده:
چین
پکیج:
Module

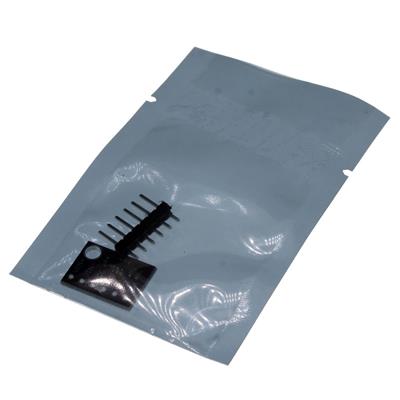

بسته‌بندی:
Bulk - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

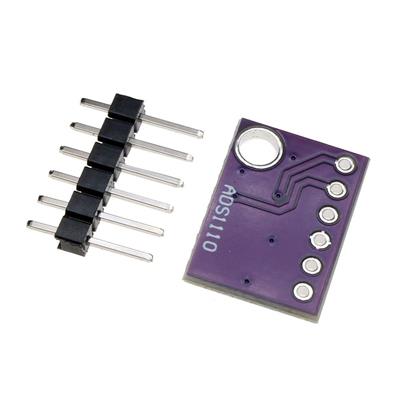

ADS1110 ADC Module

ماژول ADS1110 یک مبدل آنالوگ به دیجیتال (ADC) بسیار دقیق و با مصرف توان بسیار پایین است که از رابط I2C برای ارتباط استفاده می‌کند. این ماژول برای اندازه‌گیری سیگنال‌های آنالوگ با دقت بالا در کاربردهای حساس طراحی شده است.

🧩 مشخصات کلی:

  • نوع: مبدل آنالوگ به دیجیتال 16 بیتی (ADC)

  • ولتاژ کاری: 2.7V تا 5.5V DC

  • رابط ارتباطی: I2C (Two-Wire Interface)

  • نرخ نمونه‌برداری: 15, 30, 60 یا 240 نمونه در ثانیه (SPS) - قابل تنظیم

  • تعداد کانال: 1 کانال تفاضلی (Differential)

⚙️ مشخصات فنی کلیدی:

  • پین‌های اصلی:

    • VCC: تغذیه (2.7V-5.5V)

    • GND: زمین

    • SDA: خط داده I2C

    • SCL: کلاک I2C

    • A0, A1: پایه‌های آدرس دهی I2C (برای اتصال چندین ماژول)

    • IN+, IN-: ورودی‌های آنالوگ تفاضلی

  • دقت: 16 بیت (قدرت تفکیک 65535 سطح)

  • جریان مصرف: تنها 240μA در حالت فعال

  • نویز کم: دارای PGA (تقویت‌کننده برنامه‌پذیر) داخلی با گین‌های قابل تنظیم

  • اسیلاتور داخلی: نیاز به کریستال خارجی ندارد

💡 کاربردهای اصلی:

  • اندازه‌گیری دقیق دما: با سنسورهای ترموکوپل یا RTD

  • سیستم‌های نظارت بر باتری: اندازه‌گیری دقیق ولتاژ باتری

  • تجهیزات آزمایشگاهی دقیق: مولتی‌مترهای دیجیتال، سیستم‌های اندازه‌گیری

  • سنسورهای صنعتی: اندازه‌گیری سیگنال‌های ضعیف سنسورهای فشار، کشش و...

 مزایا:

  • دقت بسیار بالا: 16 بیت resolution برای اندازه‌گیری‌های بسیار دقیق

  • مصرف توان بسیار پایین: مناسب برای کاربردهای باتری‌خور

  • نویز کم: مناسب برای اندازه‌گیری سیگنال‌های آنالوگ ضعیف

  • قیمت مناسب: نسبت به دقت ارائه شده، قیمت بسیار مناسبی دارد

  • پیکربندی انعطاف‌پذیر: گین و نرخ نمونه‌برداری قابل برنامه‌ریزی

⚠️ محدودیت‌ها و هشدارها:

  • فقط یک کانال: تنها یک کانال اندازه‌گیری تفاضلی دارد

  • سرعت متوسط: حداکثر 240 نمونه در ثانیه (برای کاربردهای high-speed مناسب نیست)

  • حساسیت به نویز: نیاز به PCB طراحی شده مناسب برای دستیابی به دقت حداکثری

  • پیچیدگی برنامه‌نویسی: نسبت به ADCهای ساده تر، پیچیدگی برنامه‌نویسی بیشتری دارد

  1. کالیبراسیون:

  • ماژول دارای offset و gain calibration داخلی است

  • انجام کالیبراسیون دوره‌ای برای حفظ دقت

🔍 ماژول‌های مشابه و جایگزین:

  • ADS1115: 4 کاناله با قابلیت‌های مشابه (محبوب‌تر)

  • ADS1015: نسخه 12 بیتی با سرعت بالاتر

  • MCP3421: ADC 18 بیتی با I2C

  • LTC2400: ADC 24 بیتی با دقت بسیار بالا

🎯 جمع‌بندی:
ماژول ADS1110 یک انتخاب ایده‌آل برای کاربردهای requiring اندازه‌گیری‌های با دقت بسیار بالا و مصرف توان پایین است. این ماژول especially برای پروژه‌های علمی، آزمایشگاهی و صنعتی که دقت از سرعت مهم‌تر است، مناسب می‌باشد. با وجود محدودیت تک کاناله، دقت و پایداری آن باعث شده است گزینه‌ای محبوب برای اندازه‌گیری‌های حساس باشد


مشخصات ماژول مبدل آنالوگ به دیجیتال 16 بیتی

ماژول مبدل آنالوگ به دیجیتال 16 بیتی از خانواده ماژول مبدل داده می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 2.7 ولت
  • دقت 16 بیت
  • نوع Analog to Digital Converter
  • انواع رابطها I2C


Features انتخاب ویژگی
(Min) Operating Supply Voltage 2.7 V =
Resolution 16 bit =
Interface Type I2C
Type Analog to Digital Converter
Brand Non-Brand
Package Module
