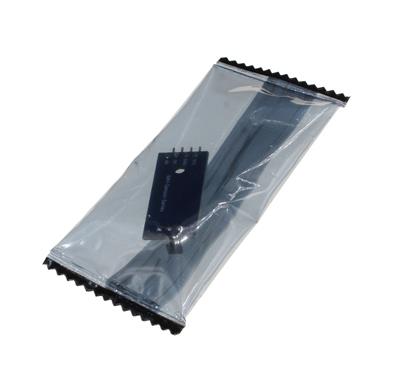

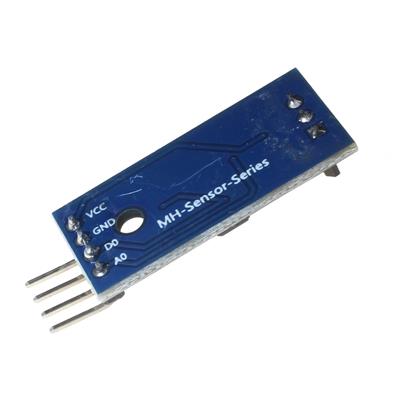

ماژول سنسور اثر هال 44e

ماژول سنسور اثر هال UGN3144

سنسور UGN3144 یک سنسور آنالوگ اثر هال است که برای تشخیص میدان‌های مغناطیسی استفاده می‌شود. این سنسور به صورت یک تراشه سه‌پایه ارائه می‌شود و ممکن است روی یک برد کوچک (ماژول) نصب شده باشد تا استفاده از آن آسان‌تر شود.

🧩 مشخصات کلی:

• نوع: سنسور اثر هال آنالوگ

• ولتاژ کاری: ۴.۵ ولت

• خروجی: سیگنال آنالوگ (ولتاژ)

• حساسیت: حدود ۵ میلی‌ولت بر گاوس

⚙️ مشخصات فنی کلیدی:

• پین‌های اصلی:

  • پین ۱ (VCC): تغذیه مثبت (+۵V)

  • پین ۲ (GND): زمین

  • پین ۳ (Vout): خروجی آنالوگ

• ولتاژ خروجی بدون میدان مغناطیسی: حدود ۲.۵ ولت (نصف ولتاژ تغذیه)

• ولتاژ خروجی با میدان مغناطیسی: متناسب با قدرت و قطب میدان تغییر می‌کند.

• پاسخ فرکانسی: تا ۲۳ کیلوهرتز

💡 کاربردهای اصلی:

• اندازه‌گیری موقعیت خطی آهنرباها

• تشخیص سرعت چرخش موتورها

• اندازه‌گیری جریان الکتریکی (از طریق میدان مغناطیسی ایجاد شده)

• تشخیص قطبیت آهنربا (شمال یا جنوب)

✅ مزایا:

• پاسخ خطی به میدان مغناطیسی

• حساسیت بالا

• عمر طولانی (بدون تماس فیزیکی)

• قیمت پایین

  ماژول‌های مشابه:

  • A1324: سنسور اثر هال خطی با دقت بالاتر

  • SS49E: سنسور اثر هال آنالوگ ارزان‌قیمت

  • ACS712: سنسور اثر هال برای اندازه‌گیری جریان

  ---

  🎯 جمع‌بندی:

  ماژول UGN3144 یک سنسور اثر هال ساده و مقرون‌به‌صرفه برای اندازه‌گیری میدان‌های مغناطیسی است. این ماژول برای پروژه‌های آموزشی و کاربردهای غیرحساس مناسب است، اما برای اندازه‌گیری‌های دقیق‌تر توصیه می شود از سنسورهای پیشرفته‌تر استفاده شود
