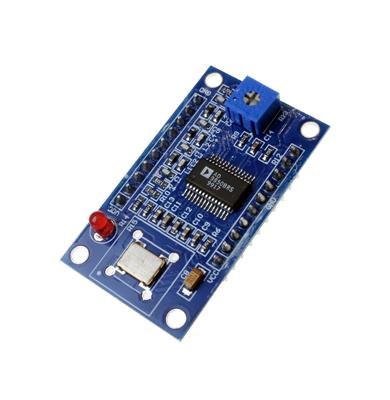

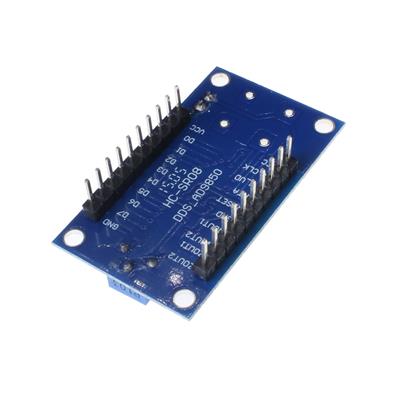

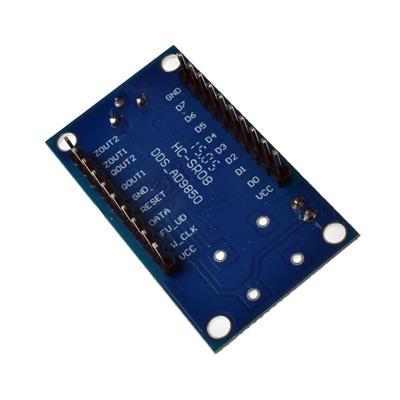

یک ماژول مولد سیگنال (Function Generator) با دقت و پایداری است که حول آیسی AD9850 شرکت Analog Devices ساخته شده است. این ماژول برای تولید سیگنال‌های سینوسی، مربعی و مثلثی با فرکانس قابل برنامه‌ریزی بسیار دقیق طراحی شده است.
🧩 مشخصات کلی:
نوع: مولد سیگنال دیجیتال مستقیم (DDS - Direct Digital Synthesizer)
هسته: آیسی AD9850
خروجی: آنالوگ (سینوسی) و اغلب دیجیتال (مربعی)
هدف اصلی: تولید سیگنال‌های دقیق و پایدار برای تست و اندازه‌گیری
⚙️ مشخصات فنی کلیدی:
فرکانس کاری: 0 تا 40 MHz (پایدار تا حدود 30-35MHz)
رزولوشن فرکانس: 0.0291 Hz (در فرکانس کلاک 125MHz)
ولتاژ کاری: 3.3V یا 5V (بسته به طراحی برد)
کلاک مرجع: 125 MHz (از کریستال داخلی یا خارجی)
پروتکل کنترل: سریال (Serial) یا موازی (Parallel) - اغلب از رابط سریال استفاده می‌شود
تغییر فاز: قابلیت برنامه‌ریزی تغییر فاز با گام 11.25 درجه
خروجی سینوسی: دارای فیلتر پایین‌گذر (LPF) برای حذف هارمونیک‌ها
💡 کاربردهای اصلی:
ساخت سیگنال ژنراتورهای آزمایشگاهی ارزان قیمت
منبع clock دقیق برای سیستم‌های دیجیتال
کاربردهای آموزشی الکترونیک و مخابرات
درایور برای حلقه‌های قفل شده فاز (PLL)
✅ مزایا:
دقت و پایداری (به دلیل استفاده از تکنولوژی DDS)
رزولوشن فرکانس بسیار بالا
قابلیت تولید طیف وسیعی از فرکانس‌ها
کنترل دیجیتال آسان via میکروکنترلر (مانند Arduino)
قیمت بسیار مقرون به صرفه نسبت به ژنراتورهای سیگنال صنعتی
⚠️ محدودیت‌ها و ملاحظات:
دامنه فرکانس محدود: حداکثر تا 40MHz (در عمل تا 30MHz کیفیت مطلوب دارد)
نویز فاز: نسبت به منابع سیگنال گران‌قیمت، نویز فاز higher دارد
امپدانس خروجی: معمولاً 50Ω یا 100Ω - ممکن است نیاز به تطبیق امپدانس داشته باشد
⚡ نکات مهم راه‌اندازی و استفاده:
منبع تغذیه: از یک منبع تغذیه پایدار و بدون نویز استفاده کنید. نویز منبع تغذیه مستقیماً بر روی سیگنال خروجی تأثیر می‌گذارد.
اتصال زمین: اتصال زمین مناسب را برای کاهش نویز فراهم کنید.
فیلترگذاری: در صورت نیاز به خلوص طیفی بالا، از فیلترهای خارجی (مانند فیلتر پایین‌گذر یا band-pass) استفاده کنید.
خنک‌کاری: در صورت کار در فرکانس‌های بالا و برای مدت طولانی، ممکن است آیسی گرم شود – تهویه مناسب را فراهم کنید.
برنامه‌نویسی: از کتابخانه‌های آماده (مثل کتابخانه AD9850 برای Arduino) برای کنترل آسان ماژول استفاده کنید.
🔍 مدل‌های مشابه و جایگزین:
AD9851: نسخه ارتقا یافته با قابلیتهای بیشتر
AD9833: مولد سیگنال ارزان‌قیمت با محدوده فرکانسی پایین‌تر
SI5351: مولد سیگنال با چند خروجی و پایداری
AD9959: مولد سیگنال بسیار پیشرفته با چند کانال
🎯 جمع‌بندی:
ماژول AD9850 SIGNAL GENERATOR یک ابزار بسیار مفید و دقیق برای تولید سیگنال‌های با فرکانس قابل برنامه‌ریزی است. این ماژول برای مصارف آموزشی، آزمایشگاهی و پروژه‌های مخابراتی گزینه‌ای ایده‌آل محسوب می‌شود. با وجود محدودیت در حداکثر فرکانس، دقت و پایداری آن برای بسیاری از کاربردها کافی بوده و کنترل آن via میکروکنترلر بسیار ساده است
ماژول سیگنال ژنراتور AD9850 از خانواده ماژول تایمر و ساعت می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
| Features | انتخاب ویژگی | |
|---|---|---|
| Minimum Frequency | 0 MHz | |
| Maximum Frequency | 40 MHz | |
| Function | DDS Signal Generator | |
| (Min) Operating Supply Voltage | 3.3 V | |
| Type | Module IC Test Equipment | |
| Brand | Non-Brand | |
| Package | Module | |
