ماژول لورا 868MHZ

نام کارخانه‌ای:

RFM95W LORA WIRELESS 868MHZ

پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
عنوان گروه:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

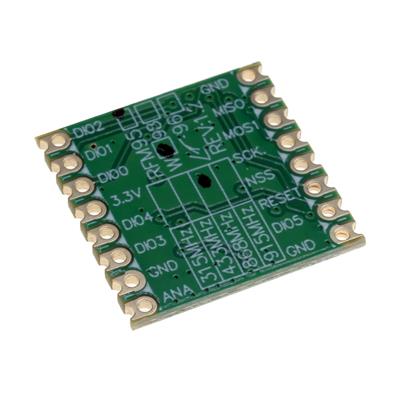

RFM95W LORA WIRELESS 868MHZ

یک ماژول ترانسceiver رادیویی پرتوان و کم‌مصرف است که از تکنولوژی LoRa (Long Range) برای ارتباطات بی‌سیم بردطولان و مصرف پایین استفاده می‌کند. این ماژول روی باند فرکانسی 868MHz (استاندارد اروپا) کار می‌کند.

🧩 مشخصات کلی:

  • نوع: ترانسسیور (فرستنده و گیرنده) بی‌سیم

  • فناوری: LoRa (مدولاسیون Spread Spectrum)

  • باند فرکانسی: 868MHz (ISM Band Europe)

  • هدف اصلی: ارتباطات نقطه به نقطه (Point-to-Point) و شبکه‌های بردطولان (LPWAN)

⚙️ مشخصات فنی کلیدی:

  • ولتاژ کاری: 1.8V تا 3.7V (معمولاً با 3.3V کار می‌کند)

  • حساسیت گیرنده: تا -148 dBm (بسته به نرخ داده)

  • توان خروجی فرستنده: تا +20 dBm (100mW) - قابل تنظیم

  • مصرف جریان:

    • در حالت انتقال: ~120mA (در حداکثر توان)

    • در حالت Sleep: ~1µA

  • برد مؤثر: تا 15+ کیلومتر (در فضای باز و خط دید)

  • نرخ داده (Data Rate): 0.3 kbps تا 37.5 kbps (قابل تنظیم)

  • پروتکل ارتباطی: SPI (برای ارتباط با میکروکنترلر)

  • پشتیبانی از FEC: دارد (Forward Error Correction برای تصحیح خطا)

💡 کاربردهای اصلی:

  • شبکه‌های IoT و M2M: (Machine-to-Machine)

  • سیستم‌های مانیتورینگ از راه دور: کشاورزی هوشمند، نظارت بر محیط زیست

  • شهرهای هوشمند: مدیریت پارکینگ، روشنایی هوشمند، اندازه‌گیری مصرف انرژی

  • کنترل و مانیتورینگ صنعتی

  • سیستم‌های ردیابی دارایی (Asset Tracking)

 مزایا:

  • برد بسیار طولانی: نسبت به ماژول‌های Wi-Fi یا Bluetooth

  • مصرف انرژی بسیار پایین: مناسب برای دستگاه‌های باتری‌خور با عمر چندساله

  • نفوذپذیری عالی: توانایی عبور از موانع فیزیکی (مانند دیوار)

  • امنیت: مدولاسیون LoRa به طور ذاتی در برابر استراق سمع مقاوم است

  • مقیاس‌پذیری: پشتیبانی از هزاران گره در یک شبکه

⚠️ محدودیت‌ها و ملاحظات:

  • نرخ داده پایین: برای انتقال داده‌های حجیم (مانند ویدیو) مناسب نیست

  • محدودیت فرکانس: باند 868MHz فقط در اروپا و برخی مناطق دیگر مجاز است. برای آمریکای شمالی از مدل 915MHz و برای آسیا از مدل 433MHz استفاده می‌شود.

  • نیاز به آنتن خارجی: برای دستیابی به حداکثر برد، به یک آنتن خارجی مناسب متصل شود.

  • مصرف جریان در حالت انتقال: در حداکثر توان، جریان قابل توجهی می‌کشد (حدود 120mA).

 نکات مهم راه‌اندازی:

  1. منبع تغذیه: از یک منبع تغذیه پایدار و بدون نویز استفاده کنید. نویز منبع تغذیه می‌تواند برد را drastically کاهش دهد.

  2. اتصال آنتن: هرگز ماژول را بدون آنتن روشن نکنید یا در حالت انتقال قرار ندهید، زیرا این کار می‌تواند به ماژول آسیب برساند.

  3. تنظیمات LoRa: پارامترهای کلیدی برای پیکربندی:

    • Spreading Factor (SF): از SF7 (سریع‌تر) تا SF12

    • Bandwidth (BW): 125kHz, 250kHz, 500kHz

    • Coding Rate (CR): از 4/5 تا 4/8 (برای تصحیح خطا)

  4. کتابخانه: از کتابخانه‌های محبوب مانند RadioHead یا LoRa by Sandeep Mistry در Arduino IDE استفاده کنید.

  5. مطابقت فرکانس: اطمینان حاصل کنید که از فرکانس مجاز در کشور خود استفاده می‌کنید.

🎯 جمع‌بندی:
ماژول RFM95W 868MHz یک انتخاب عالی برای پروژه‌های IoT است که به برد بسیار طولانی، مصرف انرژی فوق‌العاده پایین و قابلیت اطمینان بالا نیاز دارند. این ماژول پایه و اساس شبکه‌های LoRaWAN را تشکیل می‌دهد و برای ارتباطات نقطه به نقطه نیز به خوبی کار می‌کند. اگرچه نرخ داده آن پایین است، این trade-off لازم برای دستیابی به برد و کارایی آن است. برای استفاده موفق، توجه به منبع تغذیه، آنتن و تنظیمات بهینه پارامترهای LoRa بسیار مهم است


مشخصات ماژول لورا 868MHZ

ماژول لورا 868MHZ از خانواده ماژول RF می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hope Microelectronics
  • پکیج Module
  • حداقل دمای عملیاتی -20 درجه سانتیگراد
  • حداکثر دمای عملیاتی +70 درجه سانتیگراد
  • حداقل ولتاژ کاری 1.8 ولت
  • نوع Transceiver Module
  • انواع رابطها SPI
  • حداقل فرکانس 868 مگا هرتز
  • حداکثر فرکانس 915 مگا هرتز
  • توان خروجی 20 دسی بل میلی وات


Features انتخاب ویژگی
Minimum Frequency 868 MHz =
Maximum Frequency 915 MHz =
Output Power 20 dBm =
(Min) Operating Supply Voltage 1.8 V =
Interface Type SPI
Type Transceiver Module
Minimum Operating Temperature -20 °C =
Maximum Operating Temperature +70 °C =
Brand Hope Microelectronics
Package Module
