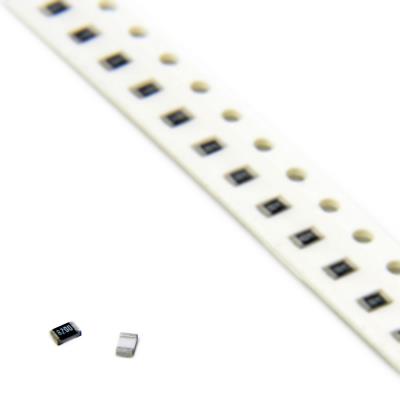

RESISTOR 820OHMS 0805 1% SMD

یک مقاومت ثابت با مقدار دقیق، امپدانس متوسط و مشخصات الکتریکی بهبودیافته از نوع SMD. این قطعه در پکیج 0805 ارائه می‌شود که نسبت به اندازه‌های کوچک‌تر، توان نامی بالاتر و قابلیت اطمینان بیشتری فراهم می‌کند. مقاومت 820 اهم با دقت 1٪، یک جزء حیاتی برای کاربردهایی است که به پایداری، دقت و تحمل توان بیشتری نیاز دارند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقدار مقاومت: 820 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 820Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری DC: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sensing) با دقت خوب: برای اندازه‌گیری جریان در محدوده ده‌ها تا صدها میلی‌آمپر با ایجاد افت ولتاژ قابل اندازه‌گیری و مناسب (مثلاً 82mV در 100mA).

• مقاومت محدودکننده جریان پیشرفته: برای LEDهای پرقدرت‌تر، سیم‌پیچ‌های رله یا بارهای مشابه که نیاز به دقت بهتر و حاشیه حرارتی بیشتری نسبت به پکیج 0603 دارند.

• مقاومت Pull-up/Pull-down با قابلیت درایو بهتر: برای خطوطی که ممکن است بار خازنی بیشتری داشته یا نیاز به پاسخ سریع‌تری دارند، در حالی که دقت مقدار مقاومت نیز مهم است.

• مقاومت فیدبک در منابع تغذیه خطی و سوئیچینگ: برای تنظیم دقیق جریان یا ولتاژ خروجی.

• تقسیم‌کننده ولتاژ دقیق: در ترکیب با مقاومت‌های کیلواهمی برای ایجاد نسبت‌های تقسیم ولتاژ خاص.

• مقاومت ترمینیشن (Termination) و تطبیق امپدانس در فرکانس‌های متوسط.

• کاربردهای عمومی در سیستم‌های صنعتی، کنترل موتور، منابع تغذیه و مدارهای قدرت کم‌توان.

✅ مزایا:

• توان نامی بالاتر (125mW): حاشیه ایمنی حرارتی بهتر و قابلیت کار با جریان‌های بالاتر (حداکثر حدود 12.3mA برای کار مداوم) نسبت به پکیج 0603.

• ولتاژ کاری بسیار بالاتر (150V): امکان استفاده ایمن در مدارهای با ولتاژهای بالا (مانند خطوط برق AC اصلاح‌شده، بخش‌های اولیه منابع تغذیه یا کاربردهای صنعتی 110V/230V با طراحی مناسب).

• دقت بالا (1٪): اطمینان از عملکرد دقیق، به ویژه در کاربردهای سنس جریان که افت ولتاژ مستقیماً اندازه‌گیری می‌شود.

• پکیج 0805: اندازه بهینه که تعادل بسیار خوبی بین فضای اشغالی، قابلیت مونتاژ دستی آسان، مدیریت حرارتی بهتر و استحکام مکانیکی ارائه می‌دهد.

• مقدار مقاومت پرکاربرد: 820Ω یک مقدار استاندارد و پرکاربرد در محدوده اهمی متوسط است.

🎯 جمع‌بندی:
این مقاومت 820 اهم در پکیج 0805 با دقت 1٪، یک ارتقاء محسوس و حرفه‌ای نسبت به نسخه معادل در پکیج 0603 است. انتخاب آن نشان‌دهنده توجه طراح به قابلیت اطمینان، تحمل توان بالاتر، ولتاژ کاری ایمن‌تر و دقت بهبودیافته است. این قطعه برای کاربردهای نیمه‌صنعتی، محصولات با طول عمر طولانی و مدارهایی که در آنها پارامترهای الکتریکی حاشیه کمتری دارند (مانند سنس جریان یا محدودکننده جریان دقیق) یک انتخاب ایده‌آل و محافظه‌کارانه محسوب می‌شود. پکیج 0805 آن را به یک «سنگ بنای» مطمئن و همه‌کاره در طراحی‌هایی تبدیل می‌کند که فضای کافی وجود دارد و کیفیت از حداکثر کوچک‌سازی مهم‌تر است.
